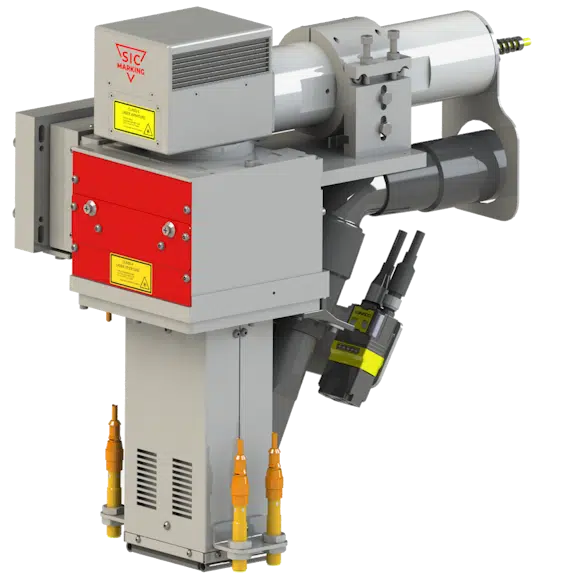

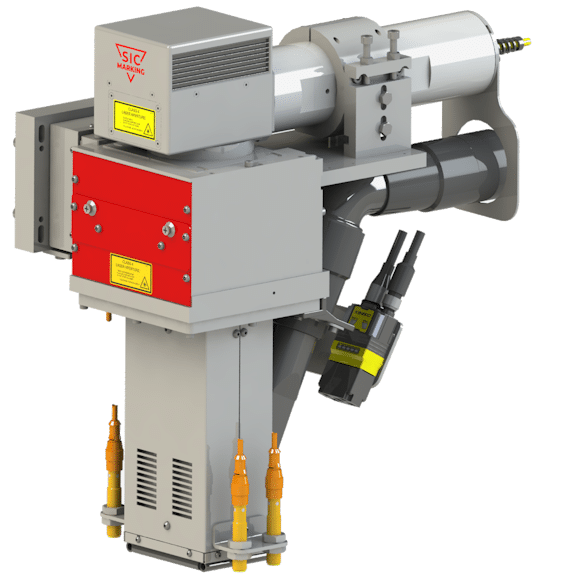

FIT LASER, el equipo de marcaje
con sistema de seguridad

Seguro

Confiable

Competitivo

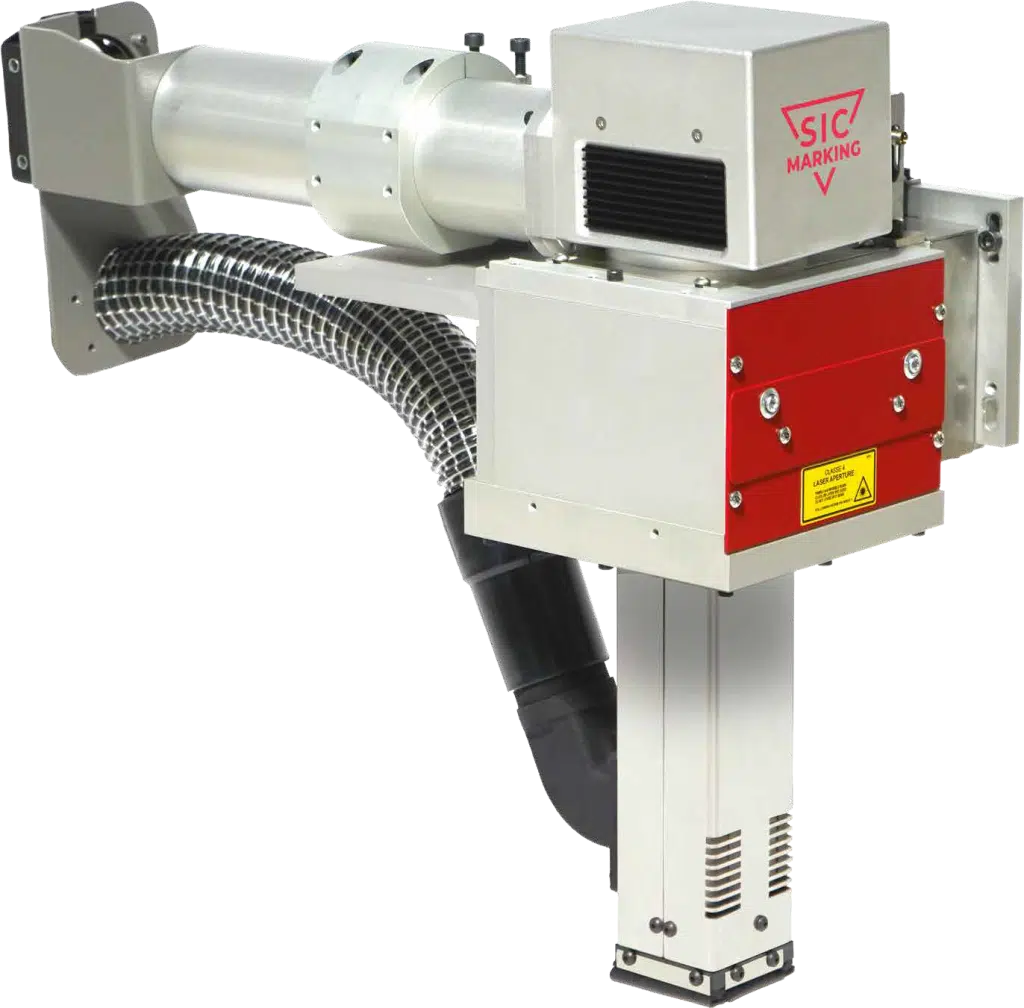

Machine laser integrable pour ligne de production robotisée

Descripción

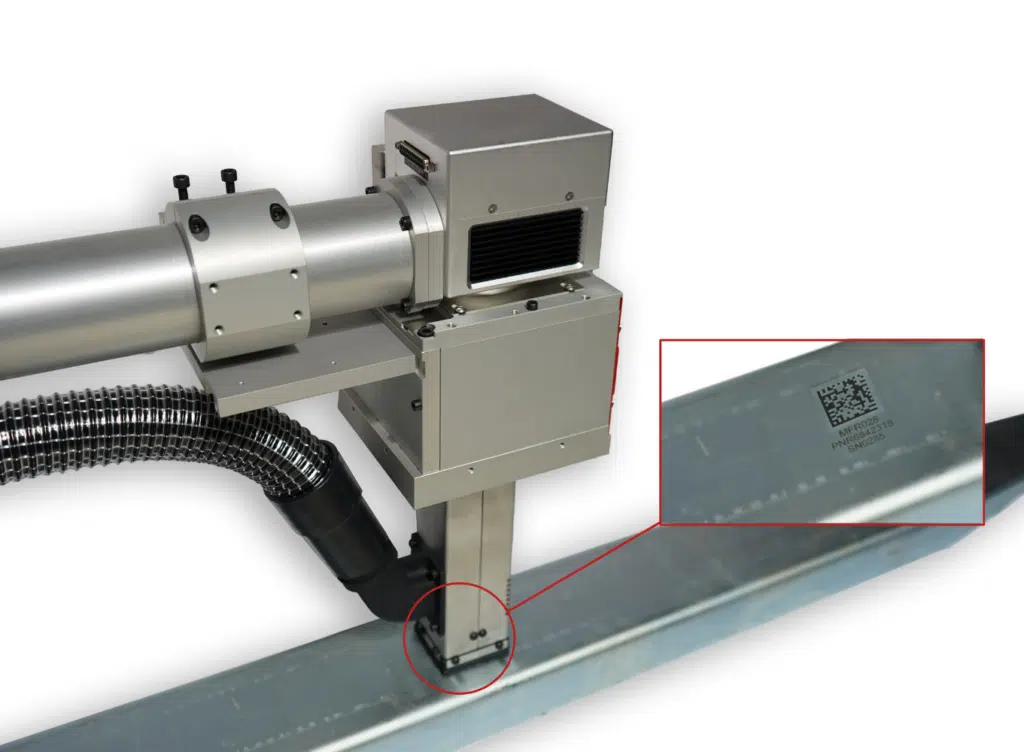

FIT LASER es una solución de marcado integrada todo en uno que contiene toda la protección necesaria para un marcado eficiente y seguro de sus piezas en la línea de producción.

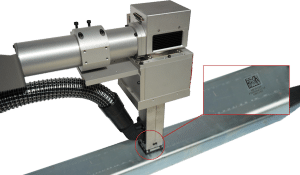

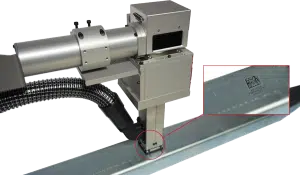

El sistema FIT LASER está diseñado para una integración de Clase 1, garantizando la protección del personal cercano gracias al embudo que cierra herméticamente el haz láser y su radiación.

Un sistema de compensación mecánica integrado permite una instalación sencilla en su producción.

Compensa las desviaciones de la posición del robot y las variaciones de tolerancia de la pieza hasta en 15 mm.

Garantiza una distancia focal del láser óptima y una calidad de marcado perfecta.

Numerosas opciones de integración Un láser integrable que cumple con los estándares de seguridad Mantenimiento simplificado y rendimiento garantizado Controlador modular FU4: adáptese a su línea automatizada

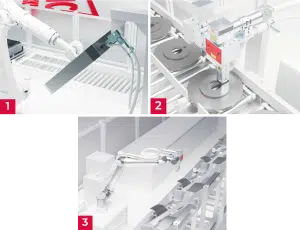

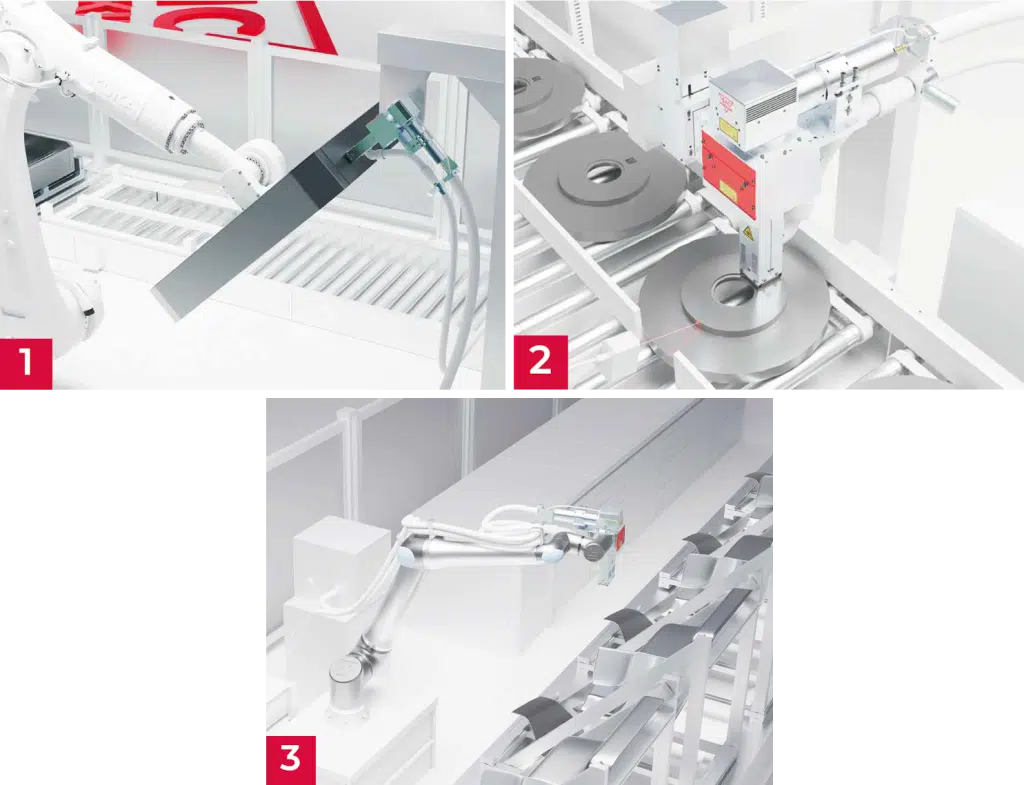

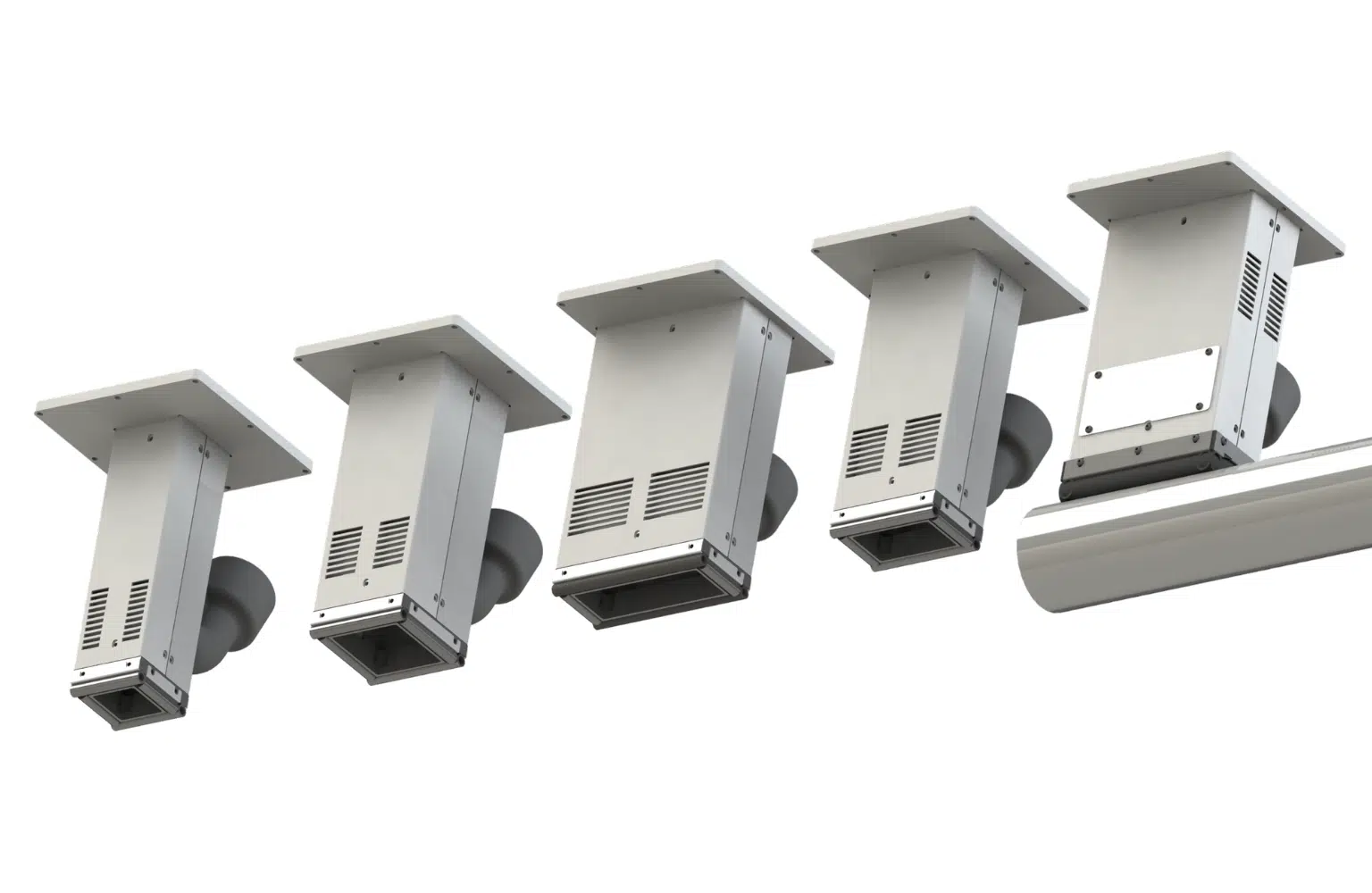

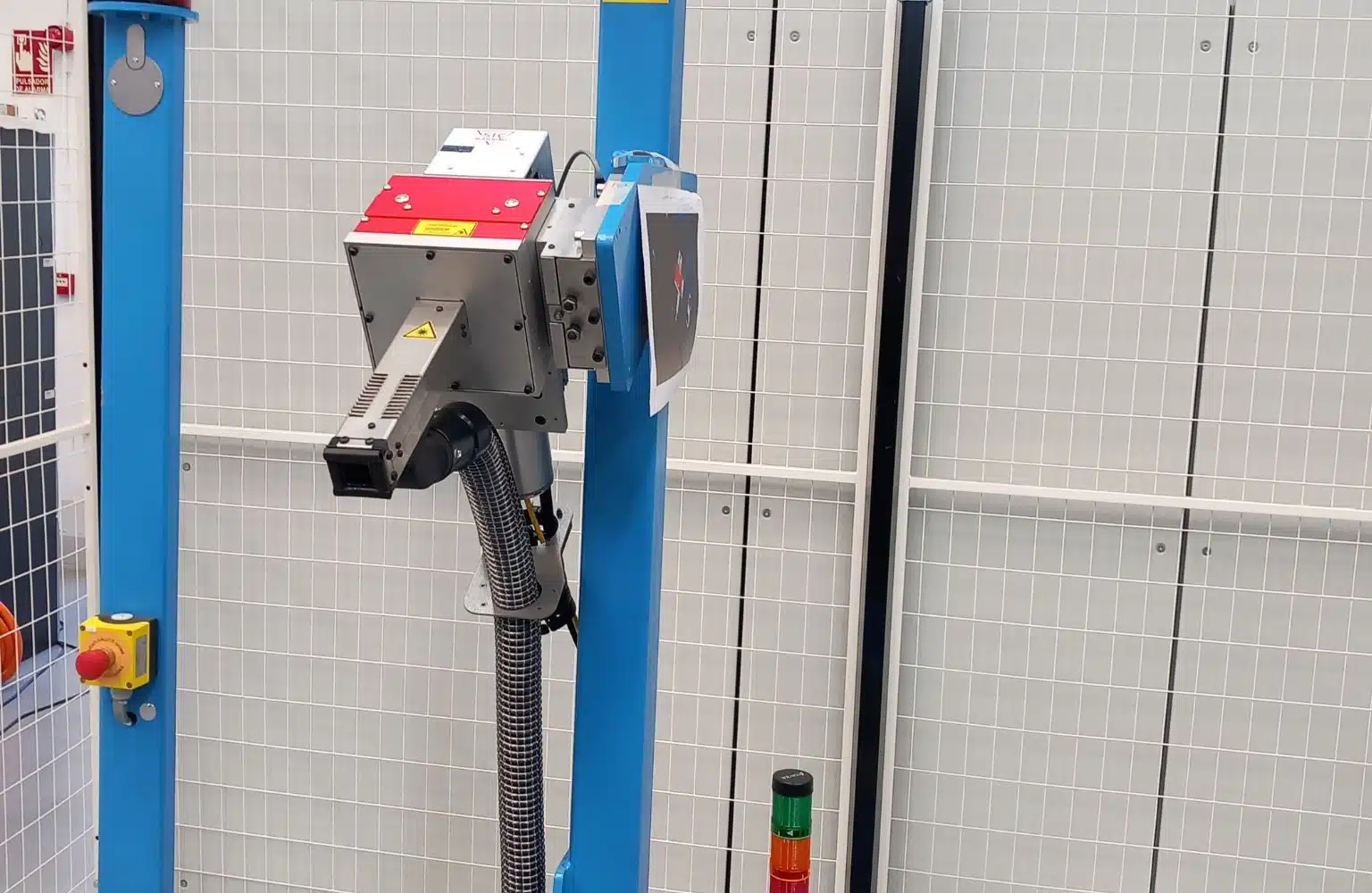

Macchina di marcatura FIT dotata di guaina protettiva, progettata per diversi casi d’uso industriali, dove sono richiesti tracciabilità, sicurezza e integrazione in linea.

MARCADOR LÁSER CON NUMEROSAS OPCIONES DE INTEGRACIÓN

1. Posición fija: La pieza se presenta al FIT

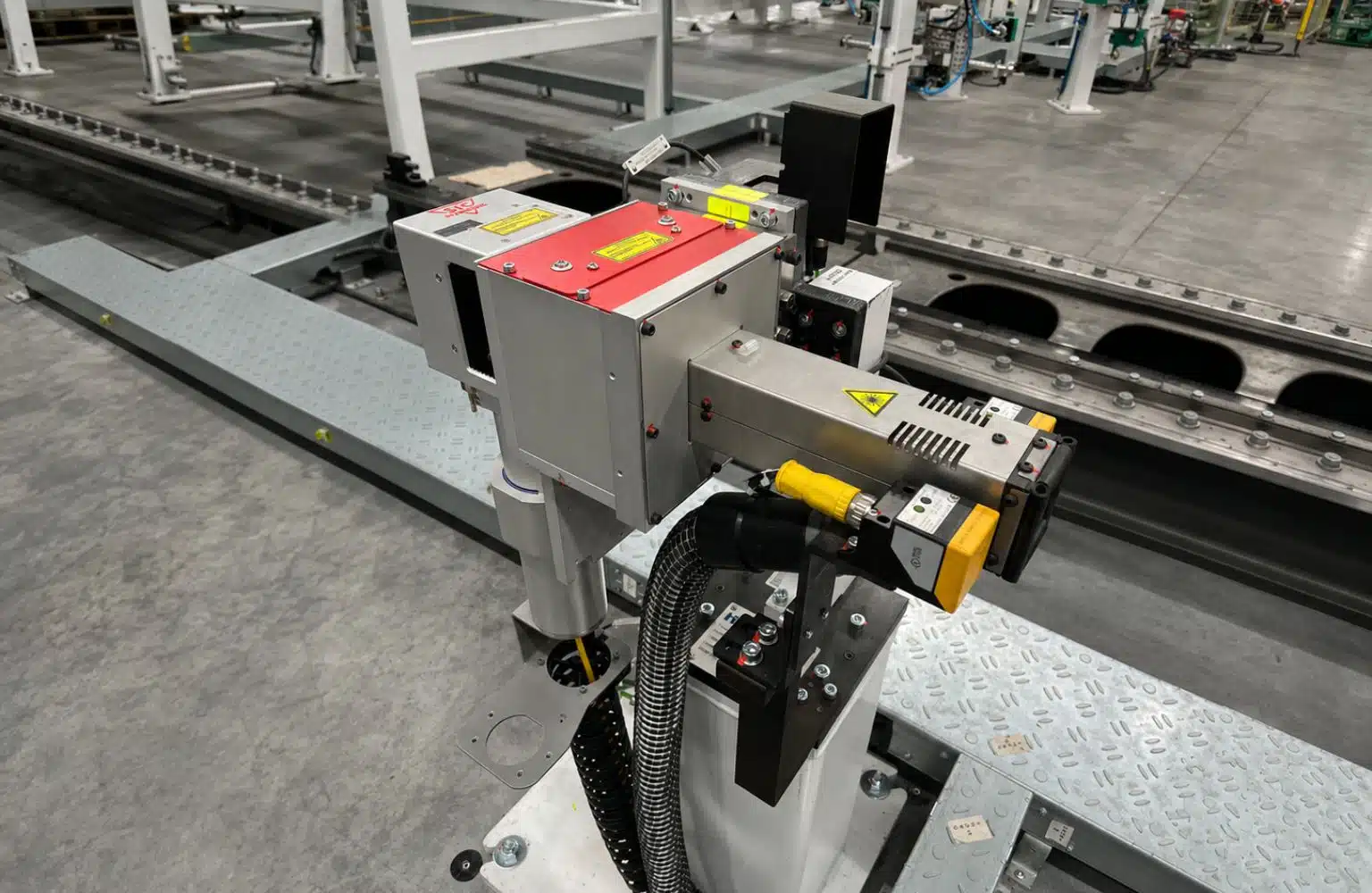

2. En eje lineal

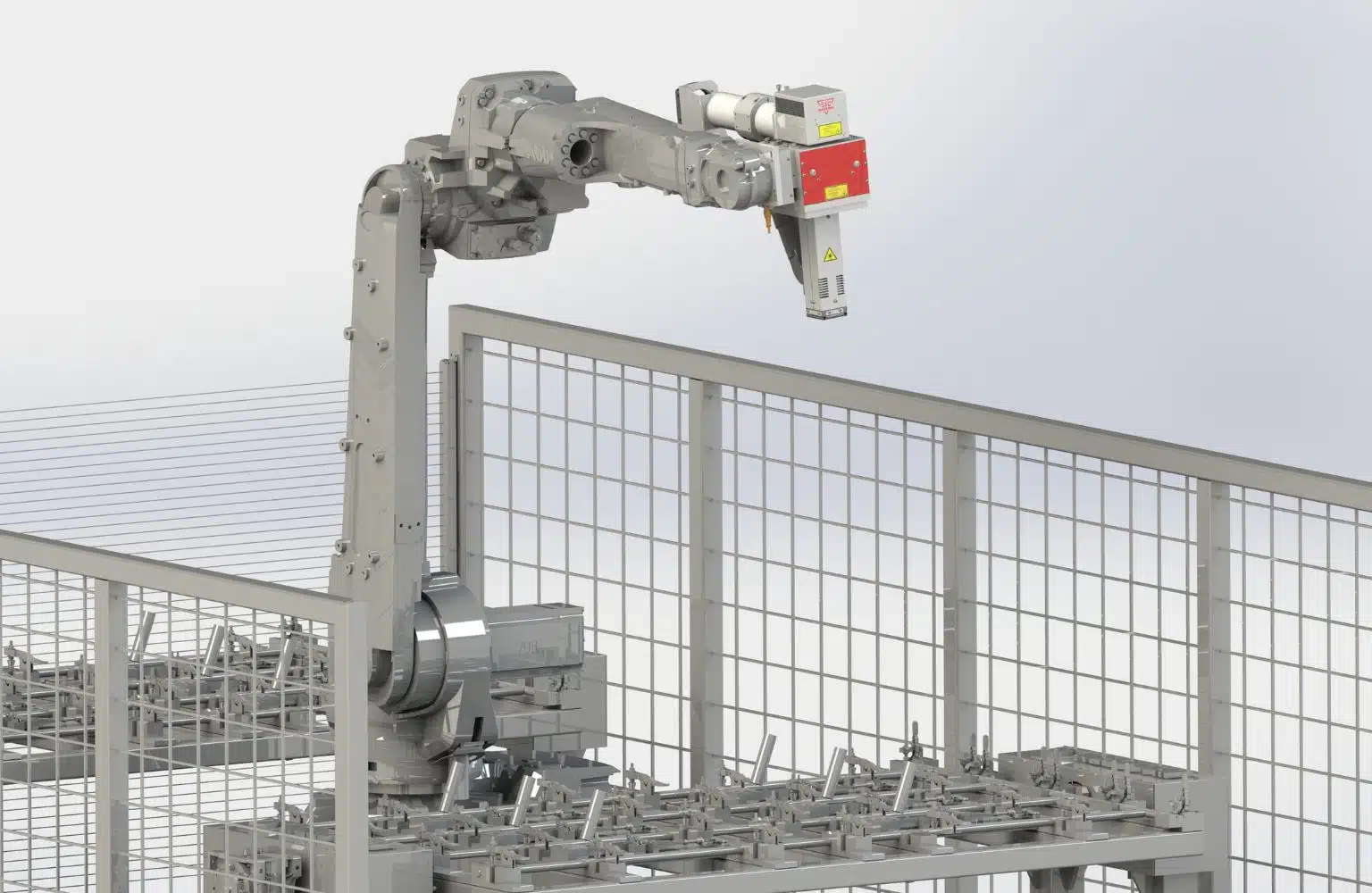

3. En Robot o Cobot, FIT se mueve hacia la pieza *contact SIC MARKING

UN LÁSER INTEGRABLE QUE CUMPLE CON LAS NORMATIVAS DE SEGURIDAD

Sistema láser configurado para integraciones Clase 1, garantizando la máxima seguridad
El personal cercano está protegido al confinar el rayo láser en un sistema hermético a la radiación
Nivel de rendimiento PL-e: el más alto nivel de seguridad según la norma ISO 13849-1, garantizando total fiabilidad y protección.

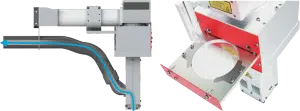

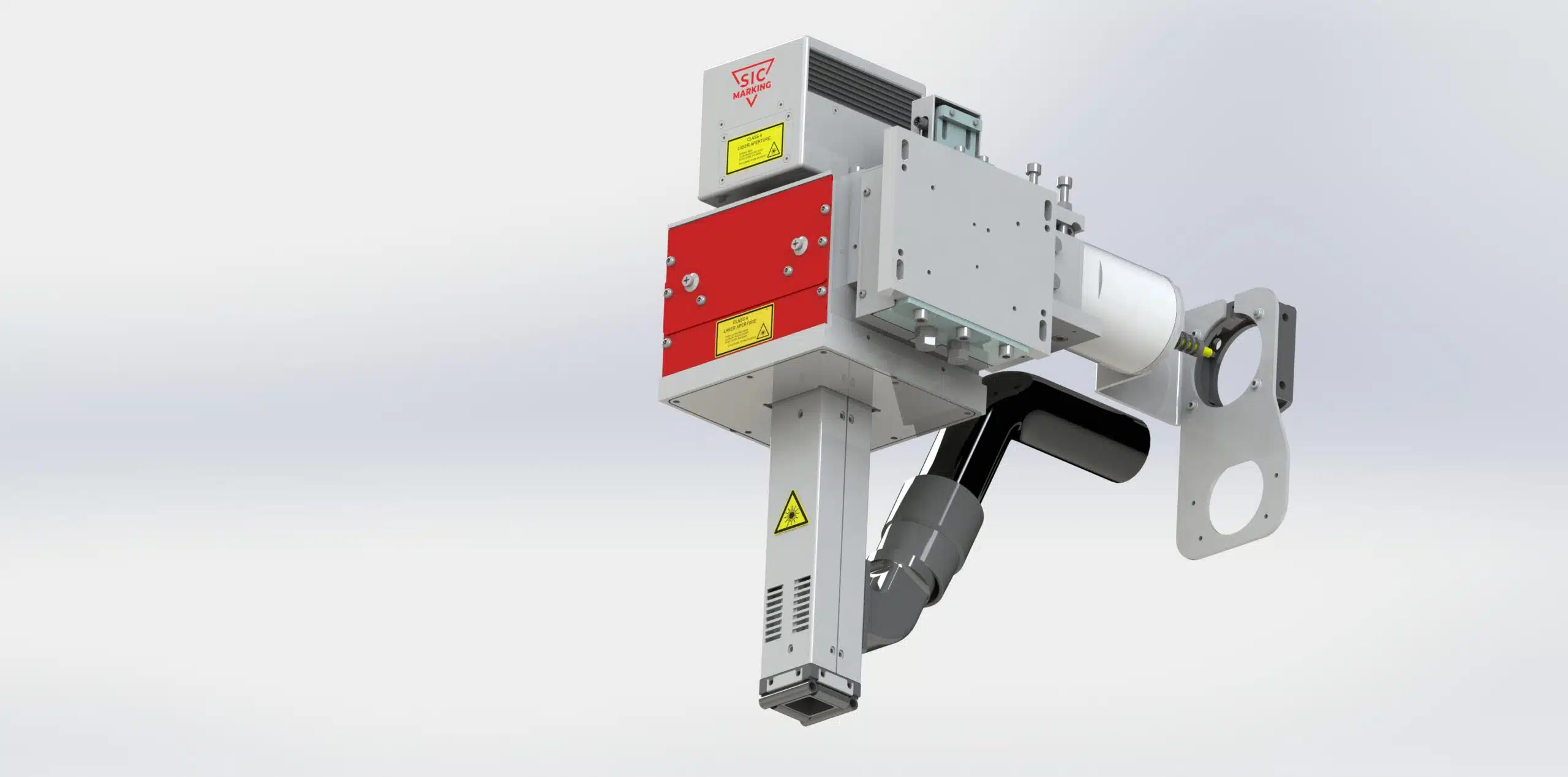

Macchina per la marcatura laser in Classe 1, progettata per garantire un’elevata sicurezza operativa grazie alla sua struttura chiusa e conforme agli standard internazionali di protezione.

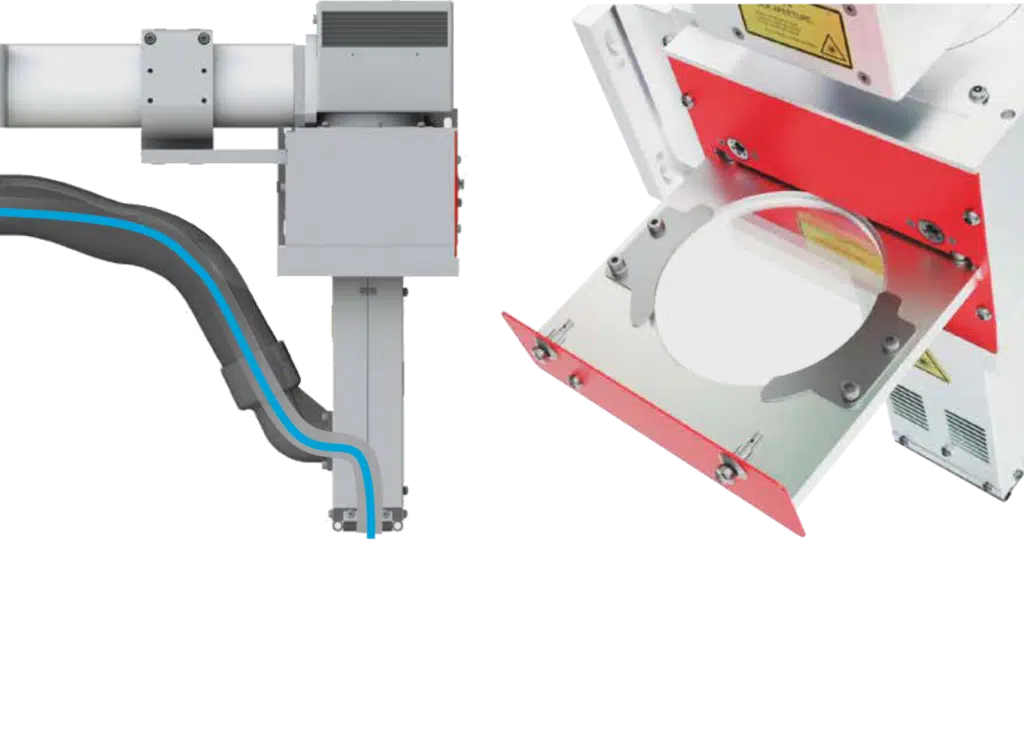

MANTENIMIENTO SIMPLIFICADO Y RENDIMIENTO GARANTIZADO

Flujo de aire optimizado: diseñado para reducir significativamente la frecuencia de mantenimiento y limpieza.

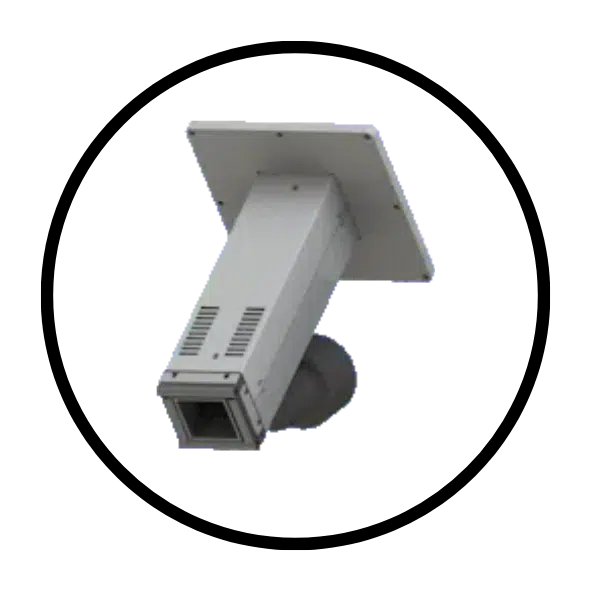

Cristal protector en cajón de fácil limpieza. Protección óptima de los elementos ópticos contra el polvo, para un rendimiento duradero.

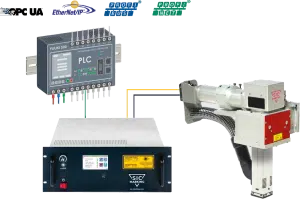

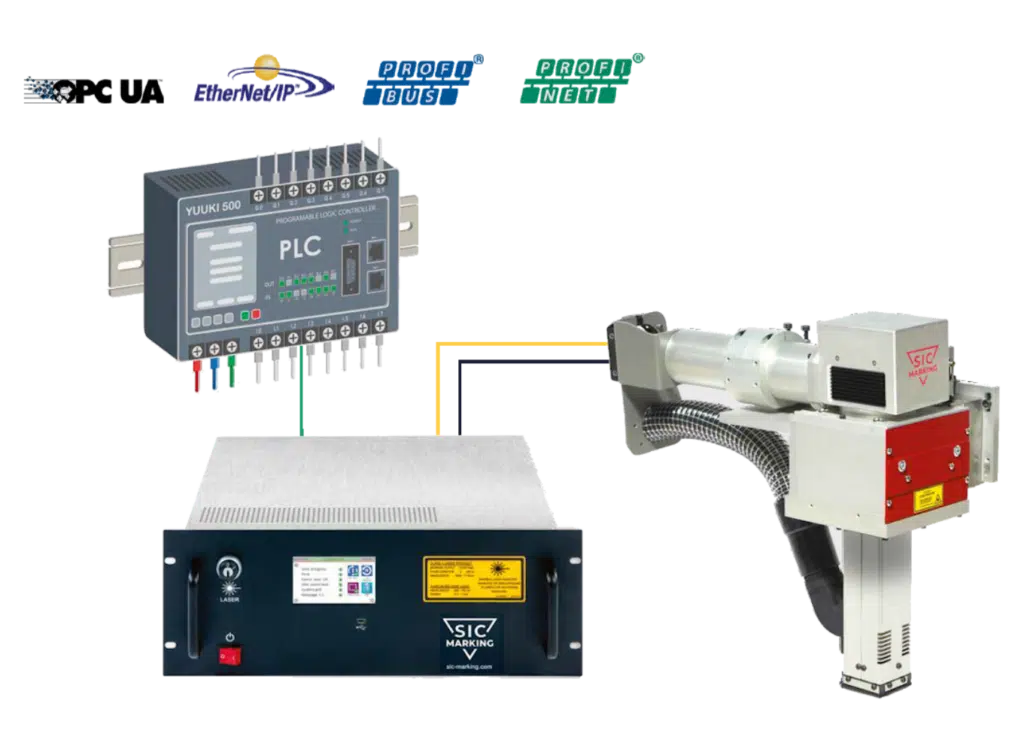

Il FU4 è un laser integrabile progettato per la comunicazione tramite fieldbus in ottica Industria 4.0

FU4 CONTROLADOR MODULAR: ADAPTADO A TU LÍNEA AUTOMÁTICA

Compatible con los sistemas estándares OPC UA, Profinet, Ethernet-IP i Profibus
Tarjeta de E/S opcional para controlar varios accesorios, como sensores de posición adicionales, extractores de humo, lectores de códigos 2D, etc. a través de un único protocolo.
Pantalla táctil integrada con funciones de diagnóstico avanzadas

SISTEMA FIT LÁSER en imágenes

SISTEMA FIT LÁSER video

Especificaciones técnicas

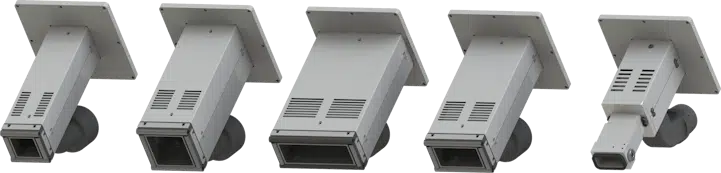

Ventana de marcaje

30 x 30mm – 50 x 50mm – 60 x 30mm – 100 x 30mm

Hechos a medida

Potencia láser

20W – 30W – 50W – 60W

Peso

13kg

Seguridad láser (EN 60825-1)

Listo para integración Clase 1

Nivel de rendimiento - dispositivos de seguridad

PL-e

Protocoles de comunicación

Profinet – Ethernet IP – OPC UA – Profibus

Accesorios disponibles :

Caja Climatizada para el Controlador

Esta caja protege el controlador del FIT Laser frente a condiciones ambientales extremas (calor, aceite, polvo). Su sistema de climatización integrado mantiene una temperatura estable, asegurando la fiabilidad y durabilidad de los componentes electrónicos. Ideal para entornos industriales exigentes, conserva el rendimiento del sistema.

Caudalímetro

El caudalímetro controla el flujo de aire utilizado para extraer humos y polvo durante el marcaje láser. Garantiza un rendimiento óptimo del sistema al detectar cualquier caída o variación del flujo, evitando defectos de marcaje y asegurando la seguridad del proceso. Se integra fácilmente con el FIT Laser y puede conectarse a un sistema de alerta o apagado automático cuando se alcanzan umbrales críticos.

Extractor de Humos

El extractor de humos es esencial para proteger a los operadores de los humos emitidos y mantener una calidad de marcaje óptima. Elimina eficazmente partículas y humos generados durante el marcaje láser, evitando su acumulación en piezas o lentes. Protege a los operadores y al equipo, prolonga la vida útil del sistema y cumple con las normas de seguridad industrial.

Lector de Códigos (Integrado o Externo)

El lector de códigos permite la verificación inmediata de los códigos 1D y 2D generados por el FIT Laser. Ya sea integrado en la cabeza de marcaje o colocado externamente en la línea de producción, garantiza una lectura fiable de los códigos para la trazabilidad. Conectado al controlador, permite una validación automática y rápida.

Sensores Adicionales

Se pueden añadir sensores de posición, presencia o seguridad al FIT Laser para mejorar la automatización y la precisión del proceso. Detectan la correcta colocación de la pieza, aseguran la seguridad del área de marcaje o sincronizan el disparo del láser. Estos sensores refuerzan la fiabilidad y repetibilidad del sistema.

Tarjeta Fieldbus (Profinet, Ethernet/IP o Profibus)

La tarjeta Fieldbus permite la integración fluida del FIT Laser en entornos automatizados mediante Profinet, Ethernet/IP o Profibus. Permite el control centralizado del láser y de varios accesorios, como sensores de posición, extractores de humos o lectores de códigos 2D. Esta tarjeta optimiza la conectividad, reduce el cableado y facilita la integración rápida en sistemas industriales complejos.
