nuestras soluciones > gama LÍNEA DE PRODUCCIÓN
>



Máquina de marcado

I 143





Ventana de marcado grande
Marcado de muy alta calidad códigos 2D
Uso intensivo
machine de marquage micro percussion i143
Descripción

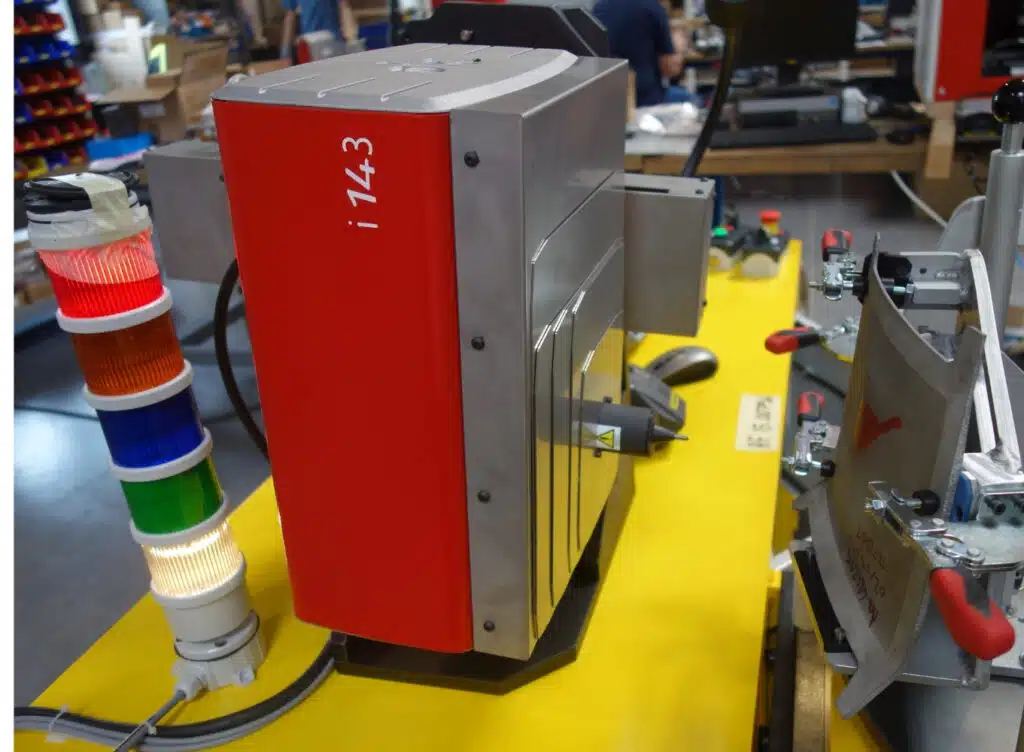

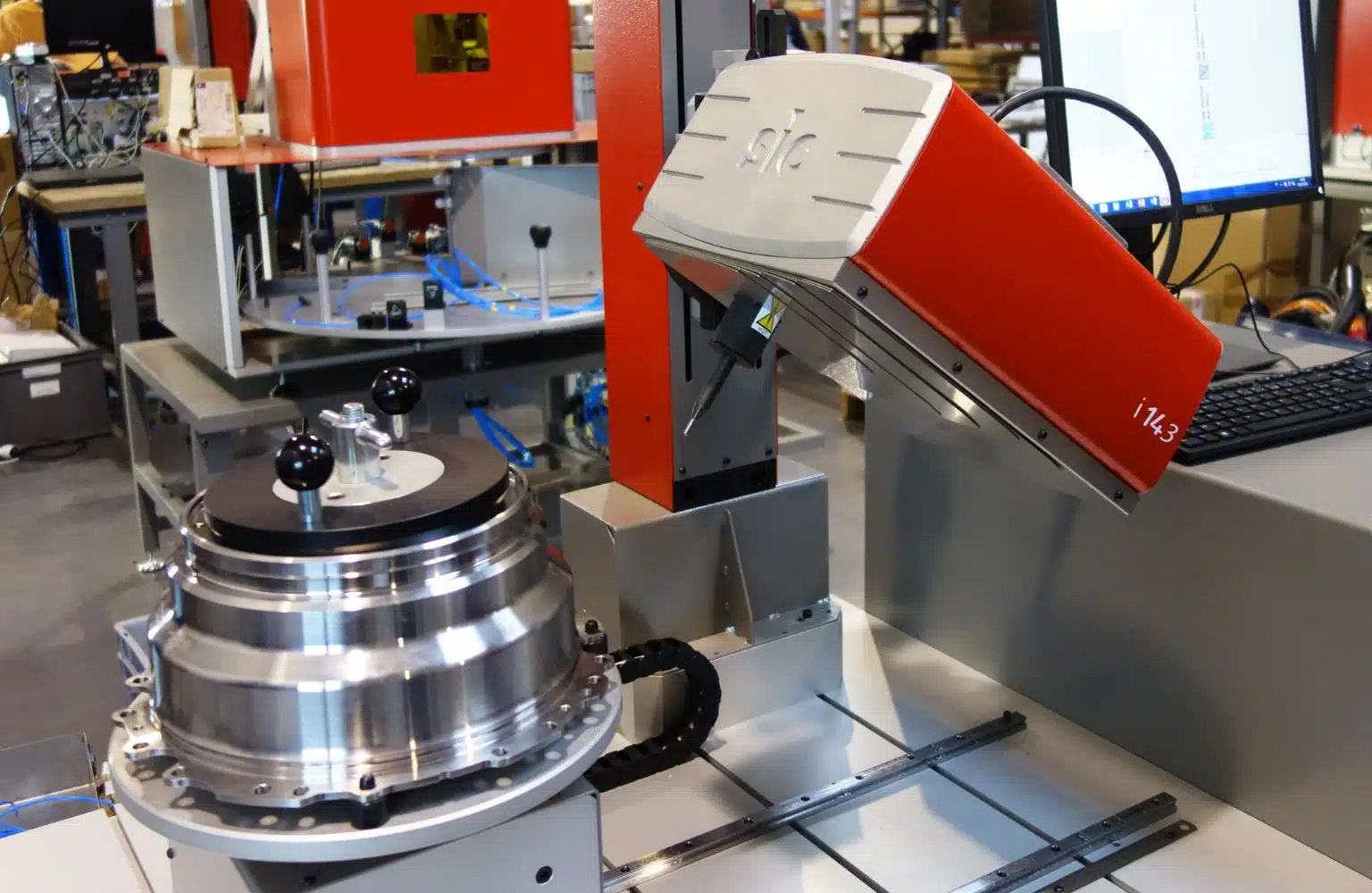

La I 143 es una máquina de marcado por micropercusión electromagnética que puede marcar todo tipo de piezas industriales gracias a su gran campo de marcado: 150 x 100 mm.



La I 143 es una máquina de marcado por micropercusión diseñada para integrarse fácilmente en líneas automatizadas de entornos industriales.
Además, gracias a la precisión de su control electromagnético y a su mesa en cruz, es la que más se adapta al marcado de códigos 2D de muy alta calidad (datamatrix, códigos QR, etc.)



Esta máquina integrable se puede utilizar en una cadena de producción en cualquier posición.
El conector de la máquina I 143 también se puede desplazar a la cara lateral para adaptarse a las posibles limitaciones de una línea de producción.

Su mecánica robusta está protegida de proyecciones como aceite o polvo mediante un fuelle que también facilita su uso en entornos industriales.



El marcado de la I 143 puede adoptar la forma de texto alfanumérico, logo, código 2D Datamatrix o código QR.
La tecnología de micropercusión garantiza un marcado confiable e inalterable, directamente en el material, gracias a un punzón de carburo de tungsteno que realiza una sucesión de impactos a muy alto ritmo.



La tecnología de control electromagnético permite marcar piezas de diversas formas y condiciones de superficie: planas, cóncavas, convexas, circulares, en bruto o maquinadas.
Solo requiere una alimentación eléctrica.

Zoom
Controlle







Potente y completo, el E10 se puede equipar con tarjetas opcionales complementarias como las tarjetas de comunicación Profinet, Profibus, Ethernet IP

o tarjetas de control de ejes (traslación o rotación)



Su variante, el E10 R, es ideal para la gama integrable porque ocupa poco espacio y su fijación vertical permite instalarla en un gabinete eléctrico estándar.

Características mecánicas

Ventana de marcado

150 x 100 mm

Dimensiones

349 x 292 x 268 mm

Peso

12 kg

Cable de conexión

5 m, opcional hasta 15 m

Punzón

Carburo de tungsteno 60 mm (opcional 80 mm)

Fuelles de protección

Acero inoxidable

Eje Z automático

Función de Autosensing opcional

Características electrónicas

Dimensiones

112 x 380 x 222 mm o 140 x 380 x 222 mm con Kit riel DIN (opcional)

Peso

5 kg

Pantalla LCD

95 x 54 mm

Teclado

Qwerty con membrana estanca

Potencia

300W

Alimentación

Monofásica, 85 a 260 VCA, 50-60 Hz

Número de ejes controlados

2 (3.er y 4.º eje opcionales)

Software de control

Archivos de marcado

Más de 2000

Memoria

7110 kB

Caracteres alfanuméricos

Número de serie, fecha y hora

Logotipos

Creación desde el software para PC

Datamatrix

Hasta 348 caracteres, 48 x 48 celdas

Fuentes

Arial, Courier, OCR y OCRA

Estilo

Angular, Radial, Invertido y Espejo

Velocidad

Hasta 5 caracteres por segundo

Tamaño de carácter

De 0,1 a 99 mm

Fuerza del impacto

9 niveles

Profundidad

Hasta 0,5 mm

Resolución de los puntos

0,05 mm

Carrera máxima del punzón

Hasta 8 mm

Gestión de los equipos

10 máximo

Protección con contraseña

3 niveles de seguridad

Función historial

Protegido con contraseña

Ayuda de mantenimiento

Componente Autodiagnóstico

Idiomas disponibles

17

COMUNICACIÓN
Puertos

RS232, RS422, 2 USB, RS485, Profibus y Ethernet opcional

Entradas/Salidas

16

Entrada teclado externo

USB

Salida externa

5 V-0,5 A y 24 V-0,5 A

Logotipos

Software de creación y transferencia

Copia de seguridad de archivo en PC

Software para PC o memoria USB

Enlace base de datos

Opción

Opciones

EJE Z DIGITAL DE 50-250 MM

AUTOSENSING

CONTROLADOR E10 R
