Estación Láser XXL-BOX

Estándar o a medida

Piezas de gran tamaño

Modularidad total

Stazione di Marcatura Laser per grandi volumi

Descripción

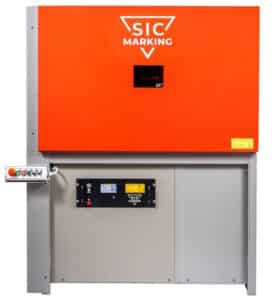

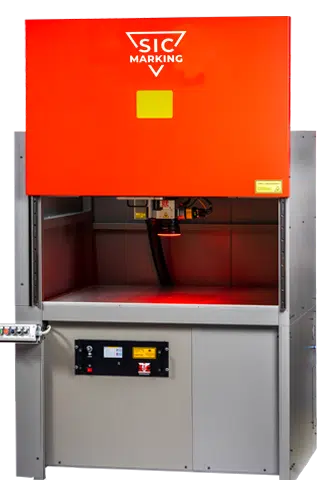

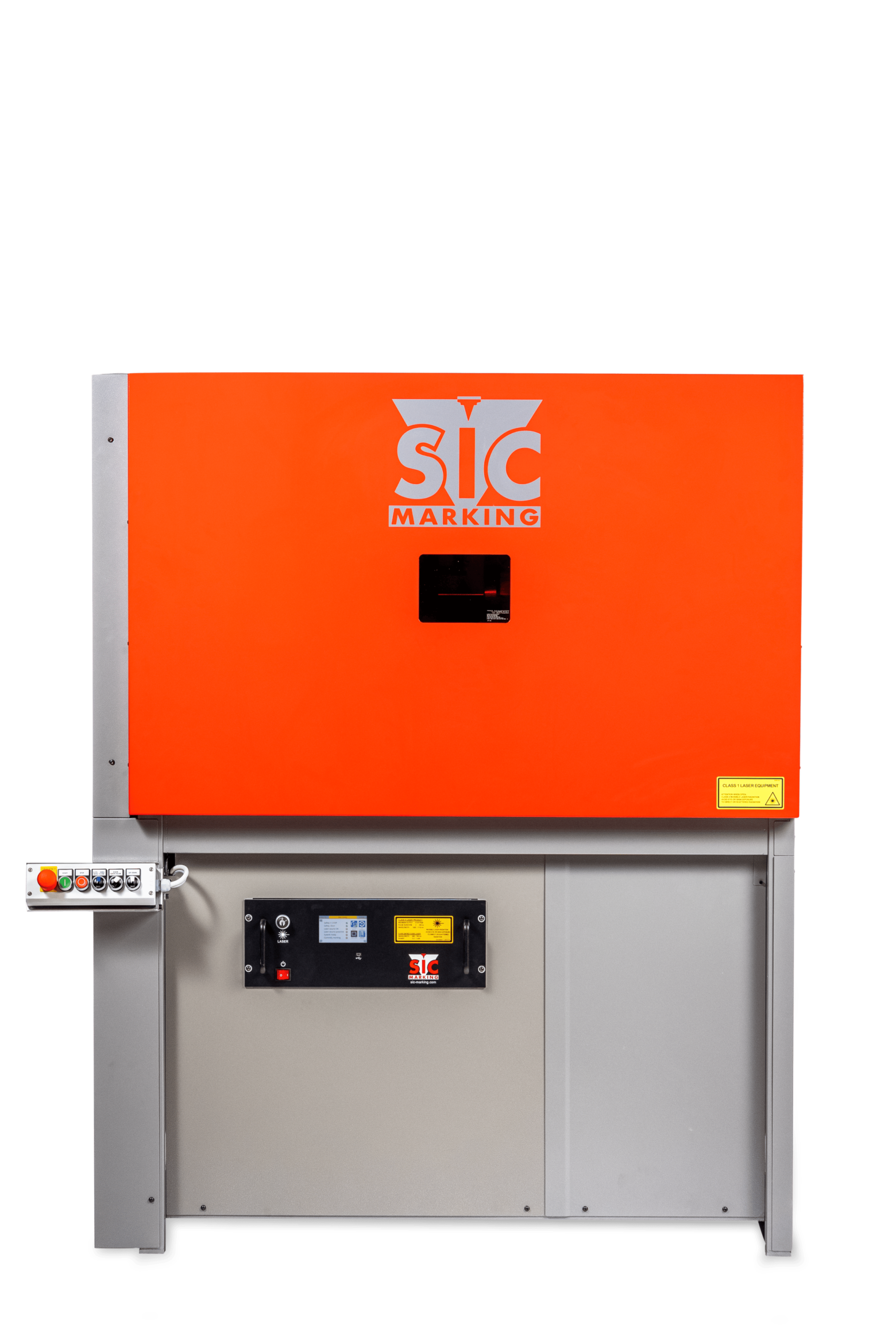

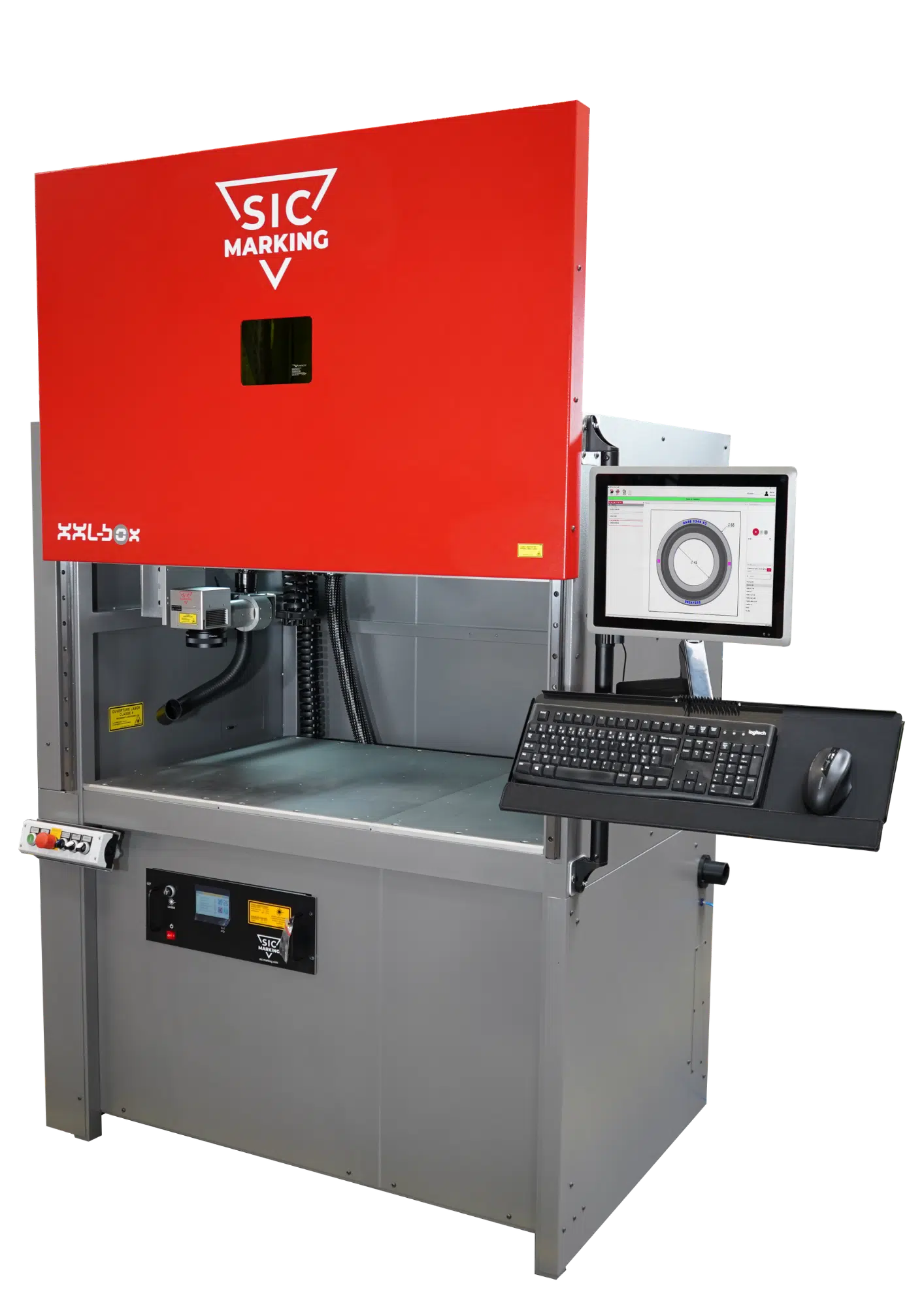

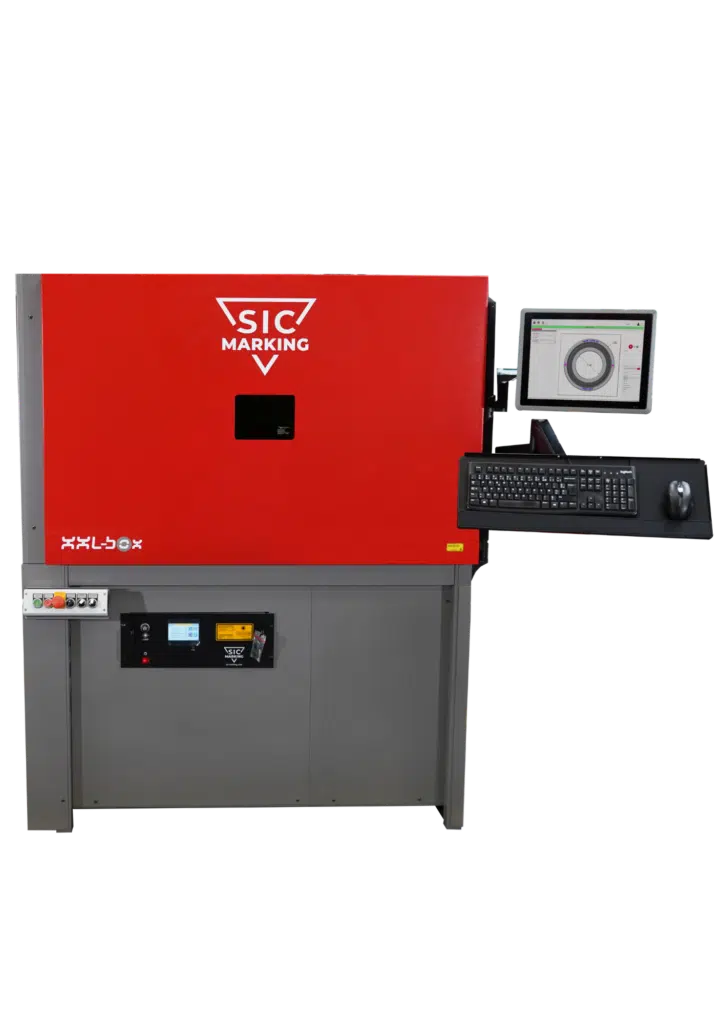

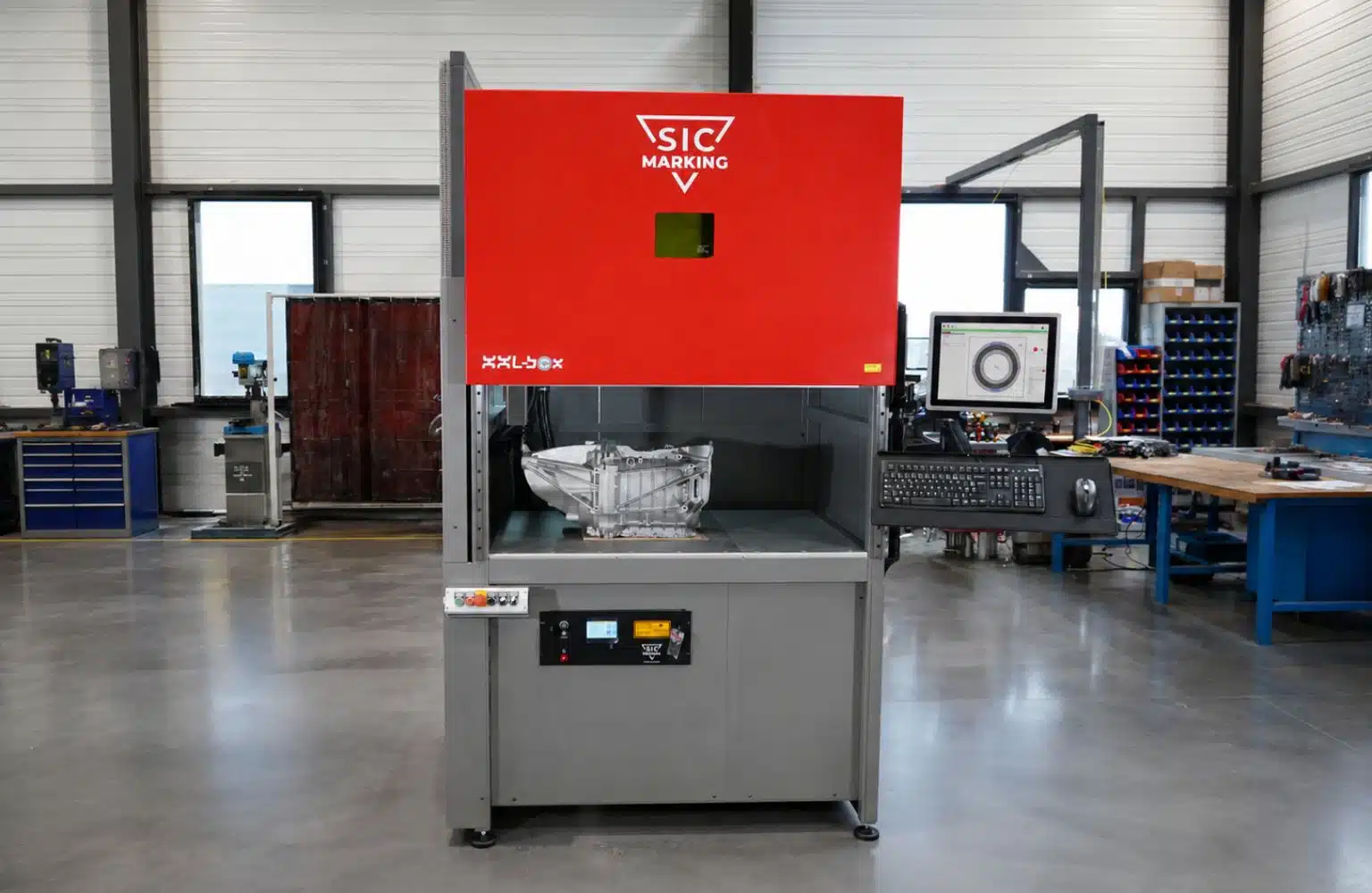

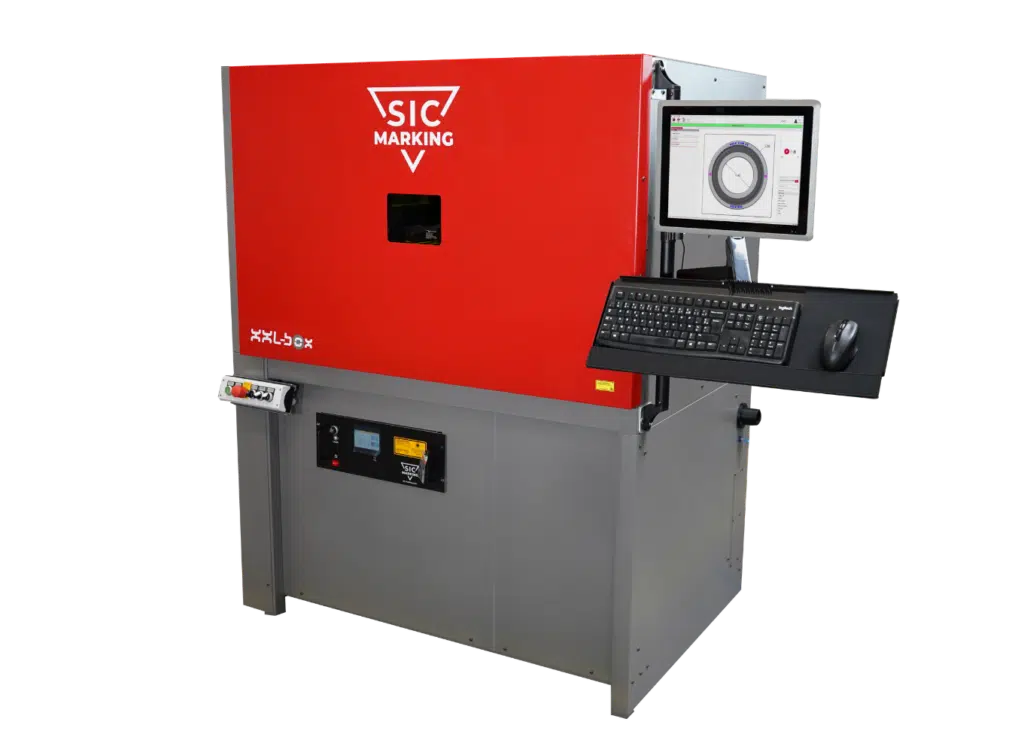

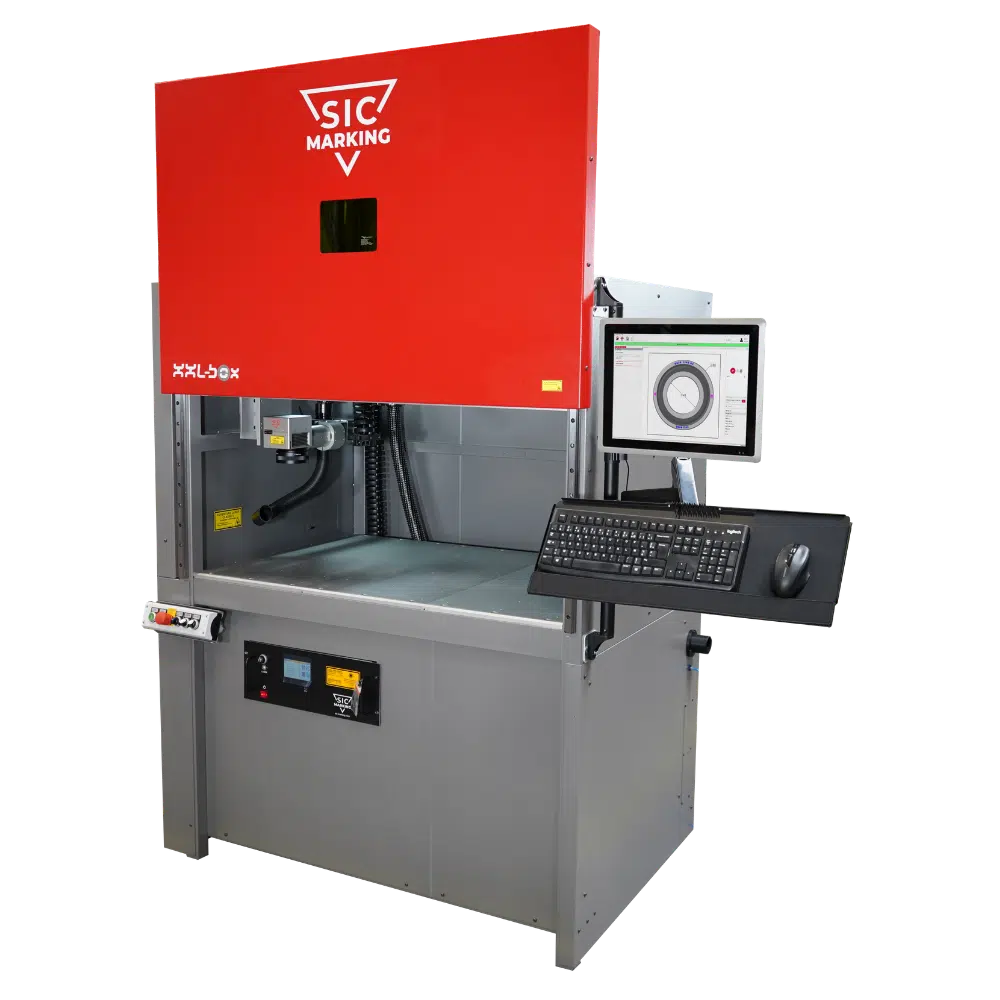

La XXL-BOX es una estación de marcado láser segura de Clase 1 con puerta automática.
Es completamente modular y puede marcar piezas de gran tamaño.
Esta estación también es adecuada para operaciones de preparación de superficies como limpieza o texturizado.
La XXL-BOX está disponible en 3 anchos: 800, 1200 o 1600 mm. Está equipada con un láser de fibra que va de 20W a 100W, para satisfacer las aplicaciones más exigentes.
Su diseño modular permite la integración de diversas opciones (lectura de códigos integrada en el cabezal de marcado, módulo 3D).
Diferentes configuraciones de ejes permiten que la XXL-BOX se adapte a su proceso de producción.

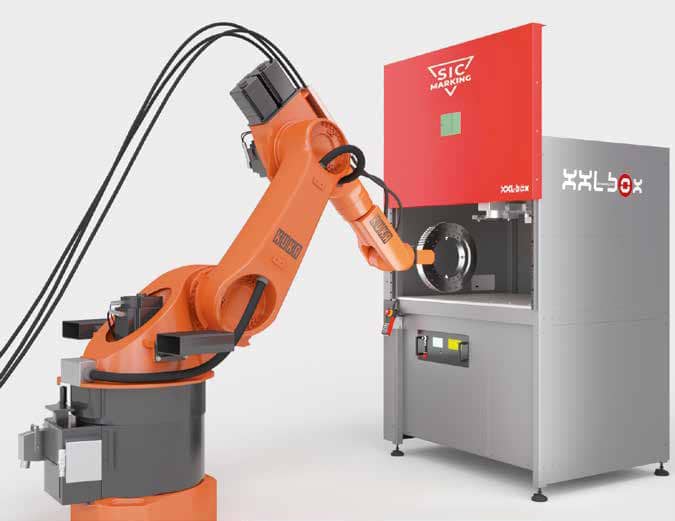

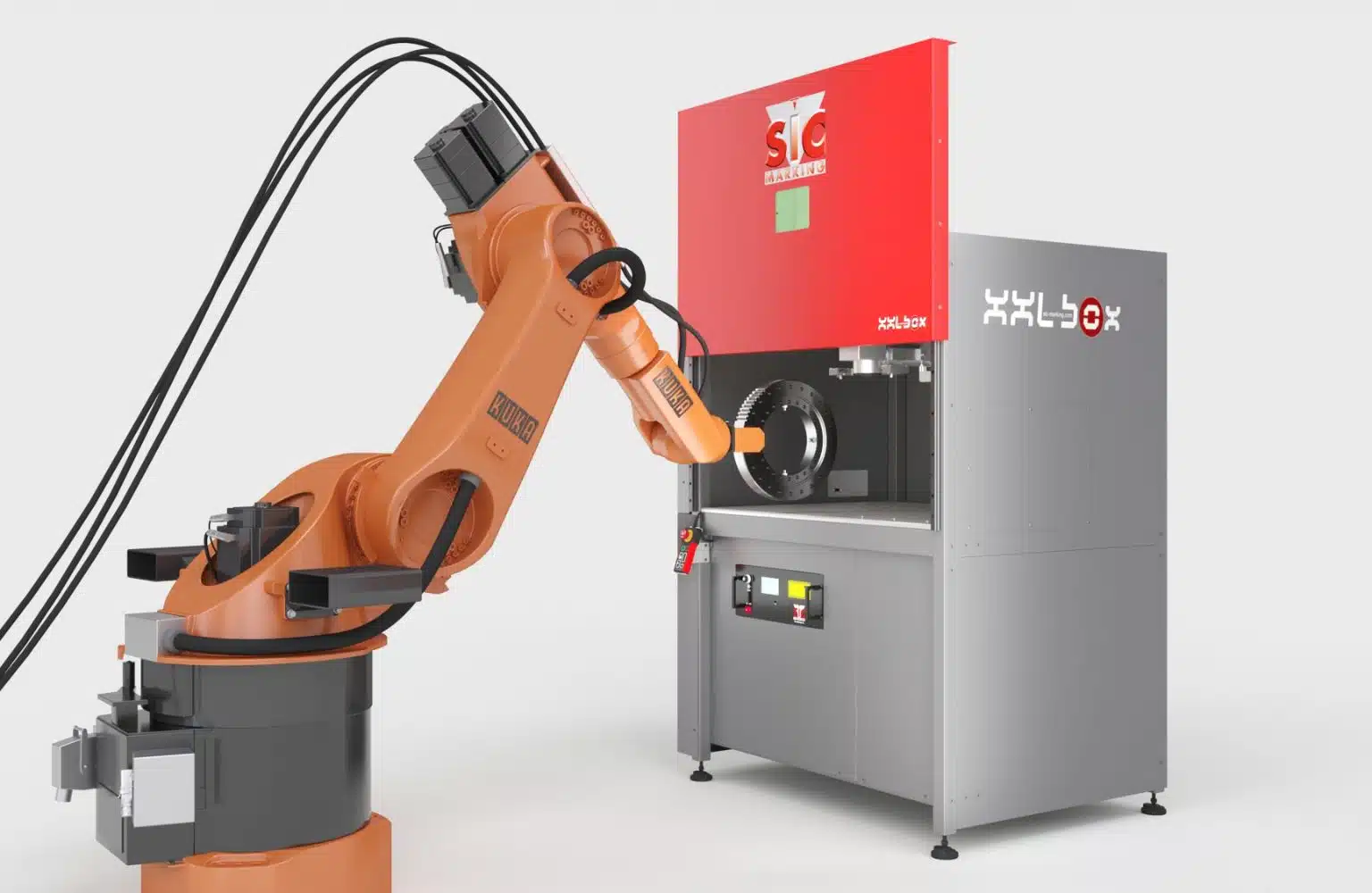

La XXL-BOX también es una solución llave en mano que puede integrarse fácilmente en una celda robótica.

Volumen útil máximo Una estación segura y robusta Una solución completamente modular Interfaces adaptadas a su producción Potencia láser para cualquier aplicación

Volumen útil máximo

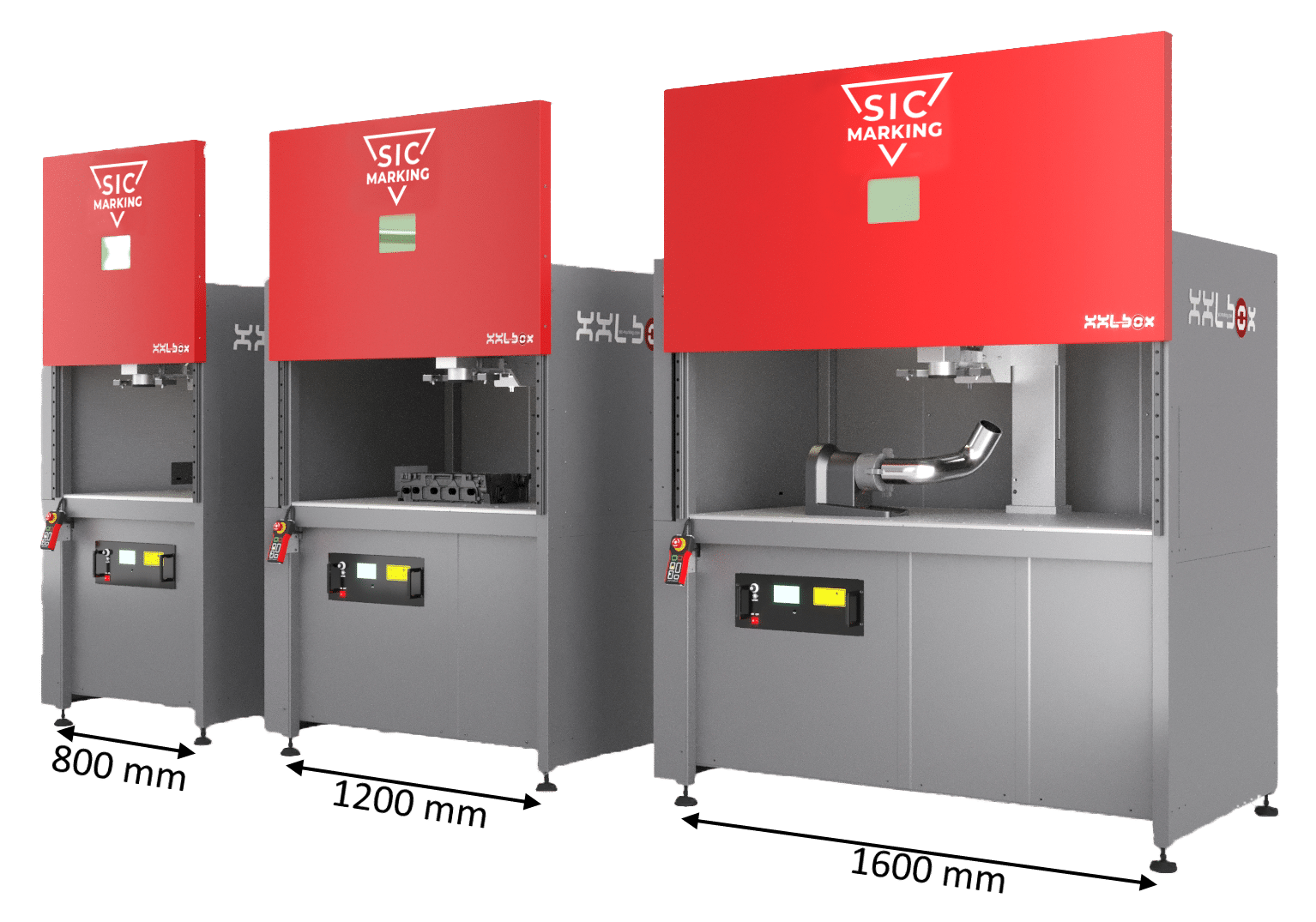

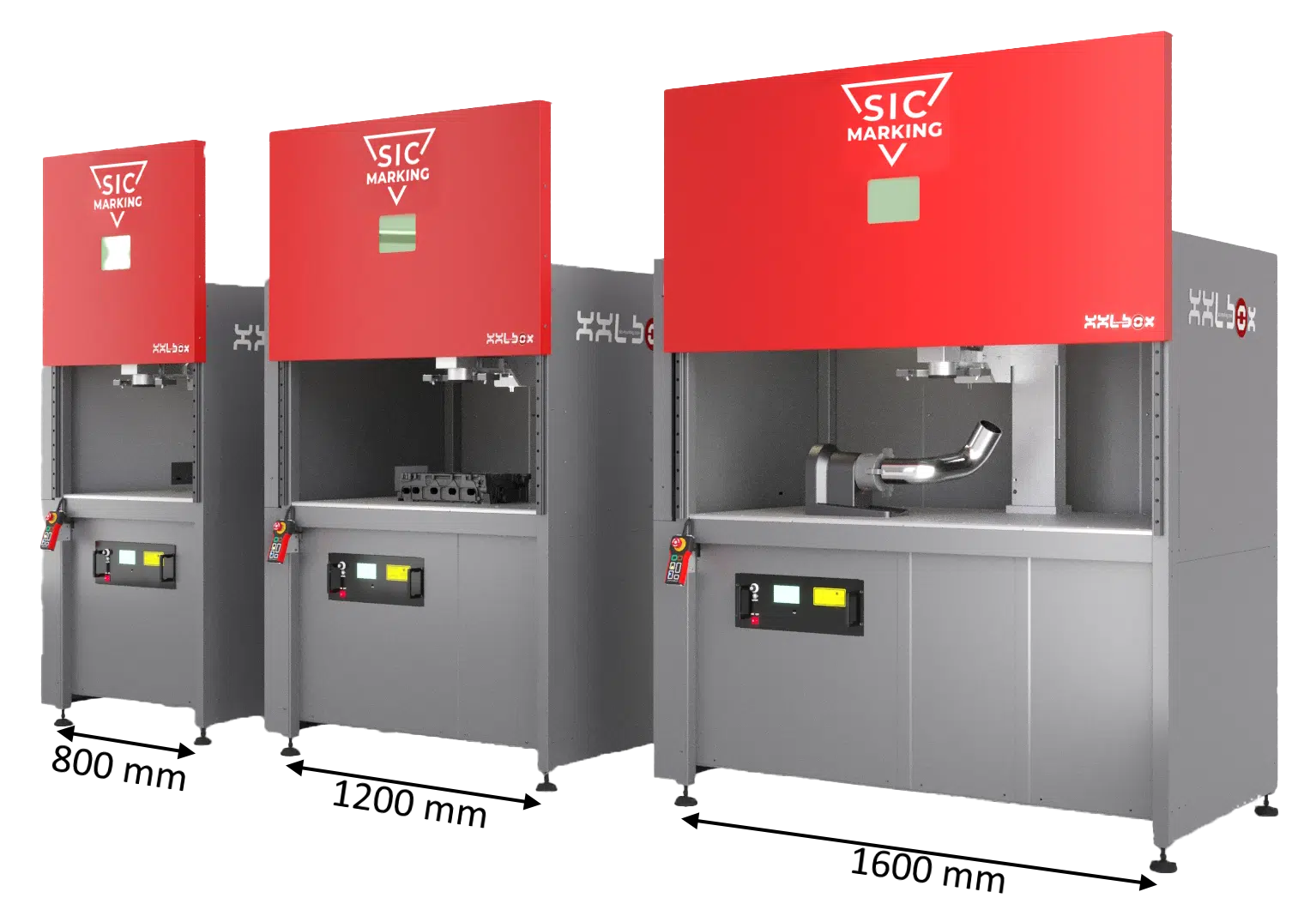

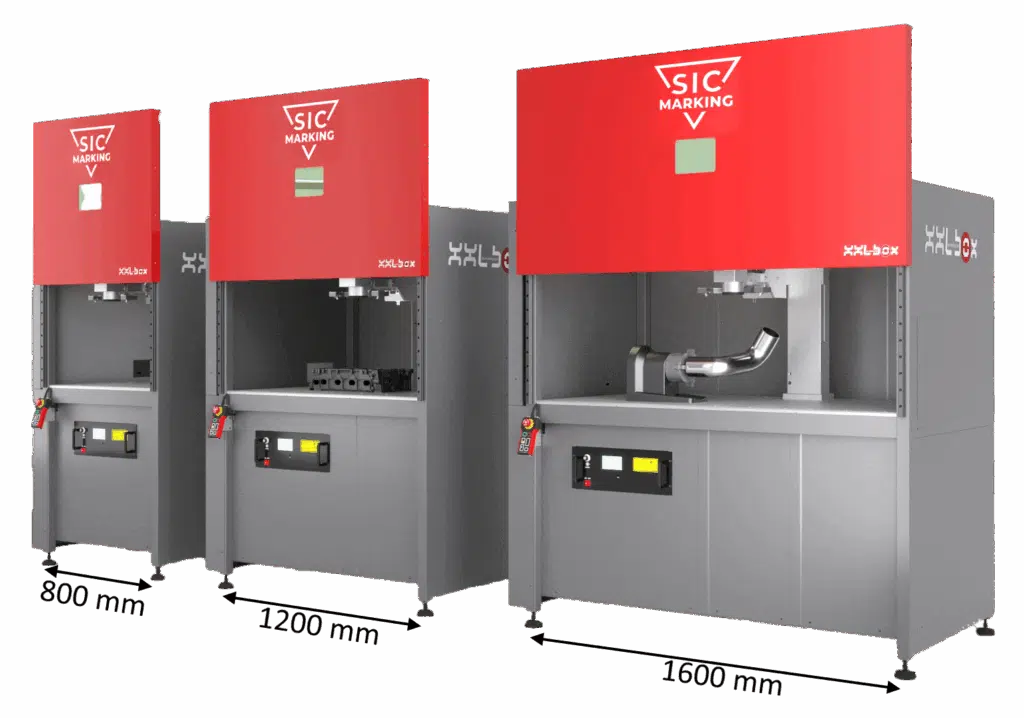

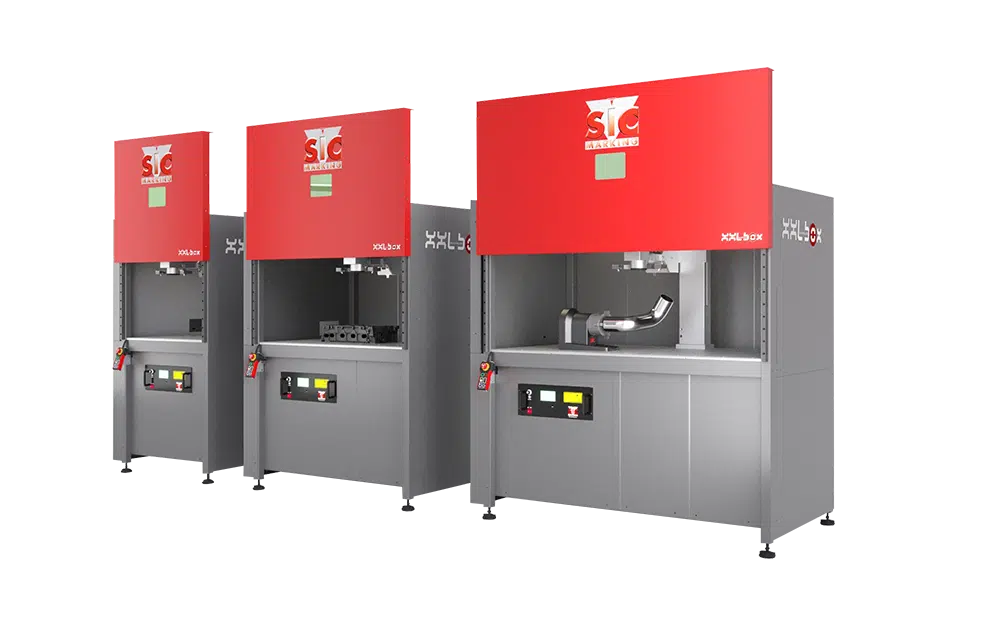

3 anchos disponibles: 800, 1200 y 1600 mm

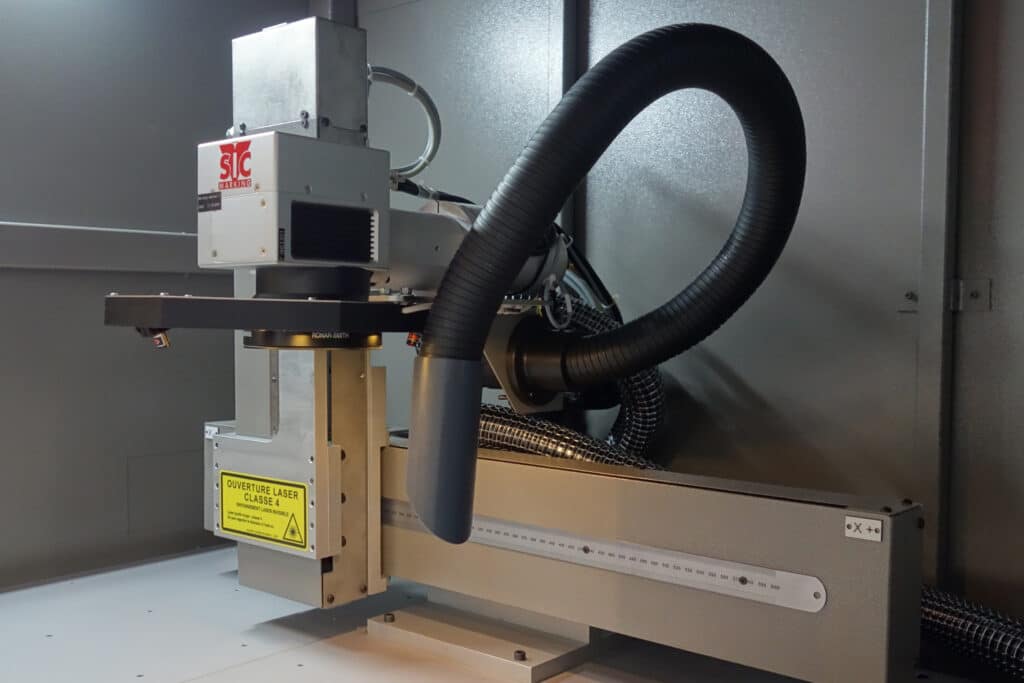

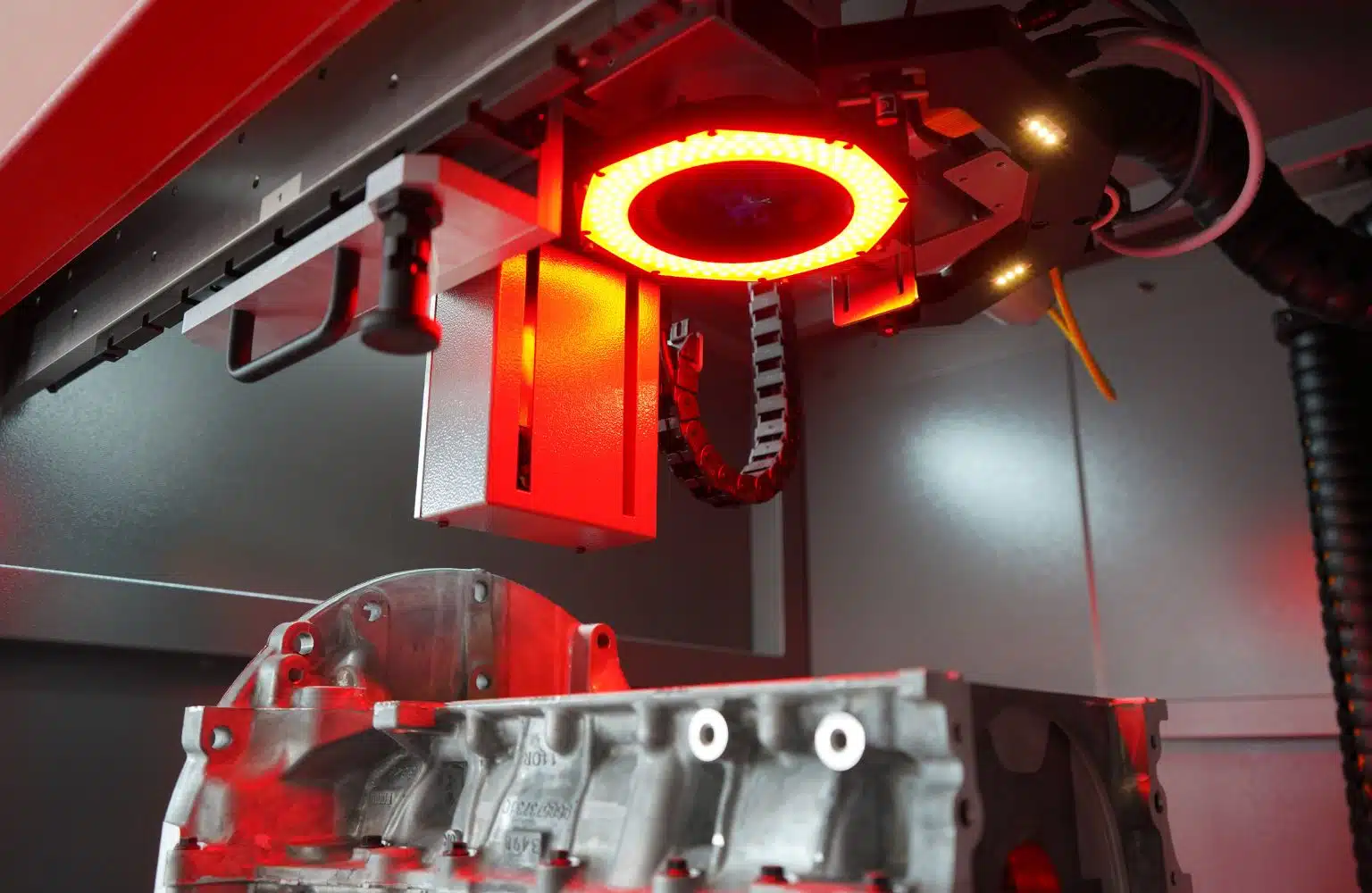

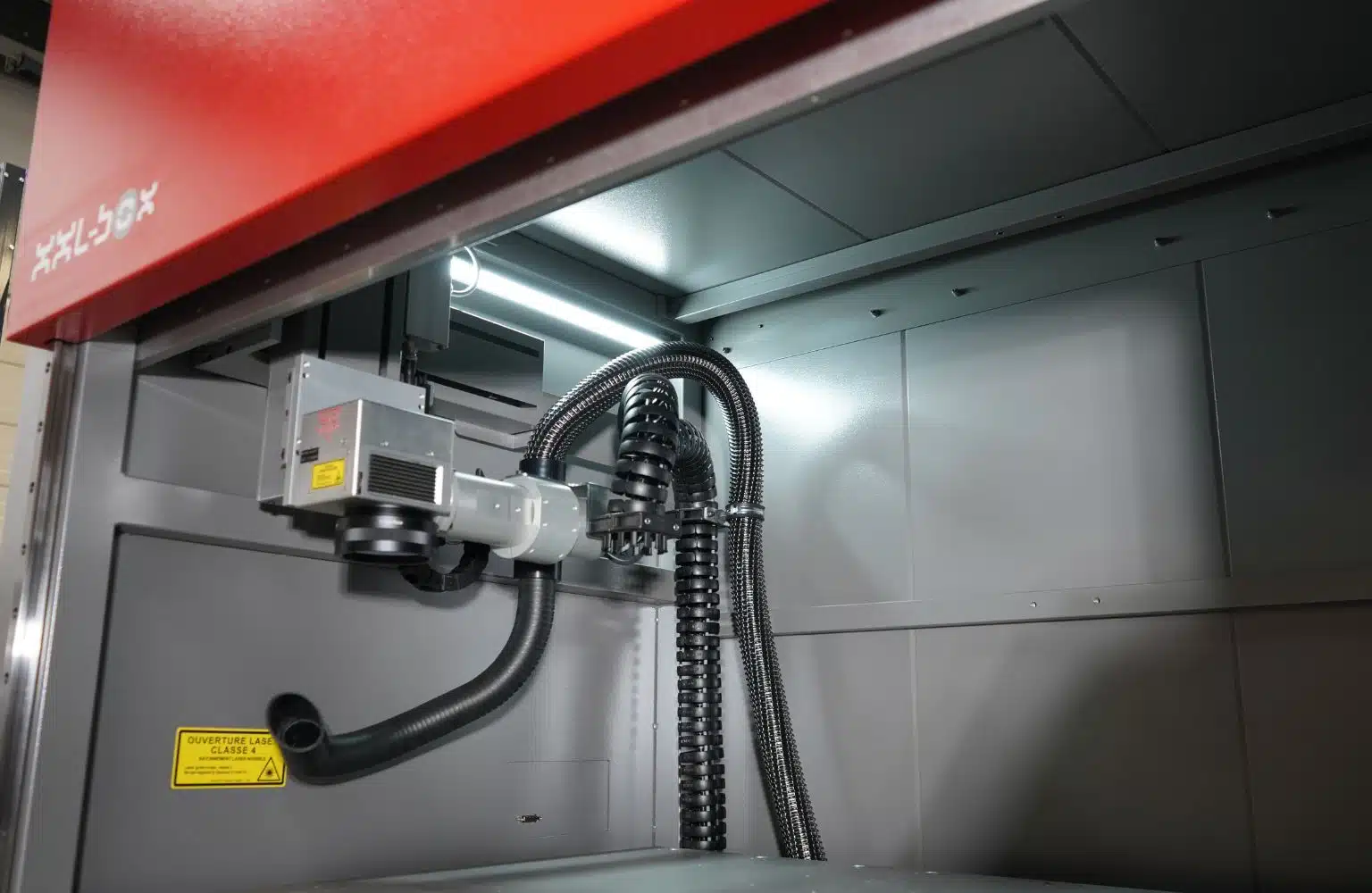

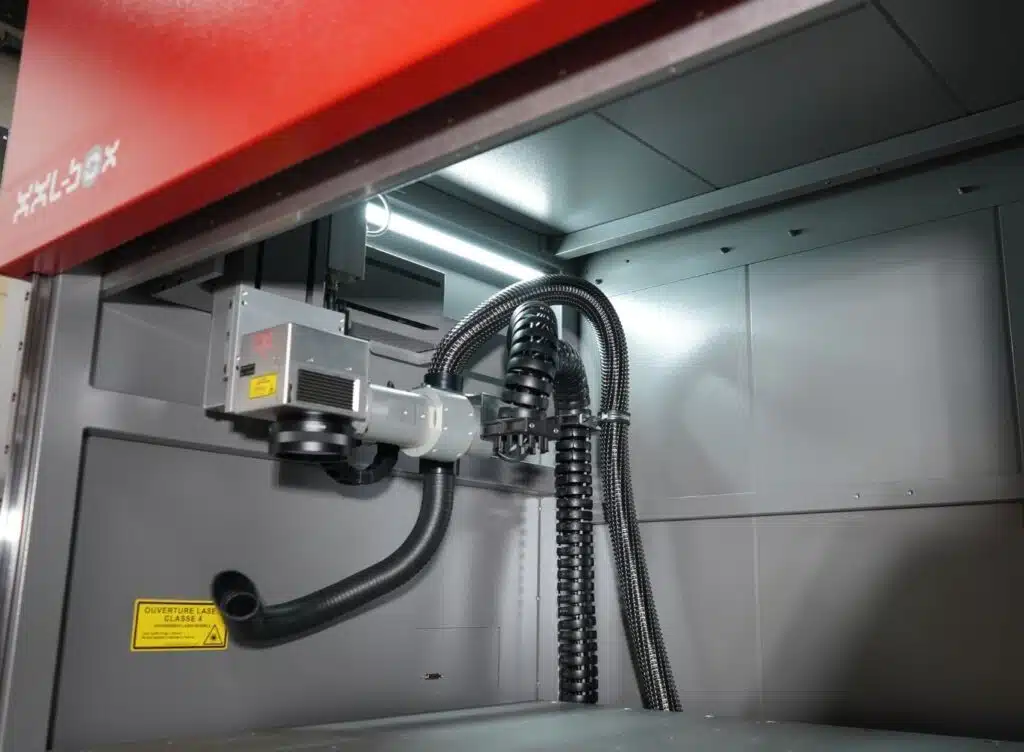

Área de marcado optimizada. Gracias a su cabezal de marcado suspendido, la XXL-Box aprovecha al máximo su volumen de trabajo sin obstruir el área operativa.
El mayor volumen de trabajo del mercado, gracias a su capacidad para marcar piezas de hasta 520 mm de altura y 820 mm de profundidad.

Una estación segura y robusta

Estación de seguridad Clase 1 conforme a la norma de seguridad láser EN 60825-1, que garantiza una seguridad total.
Estructura robusta de acero soldado para entornos industriales.

STATION DE MARQUAGE LASER GRANDE CAPACITE

Una solución completamente modular

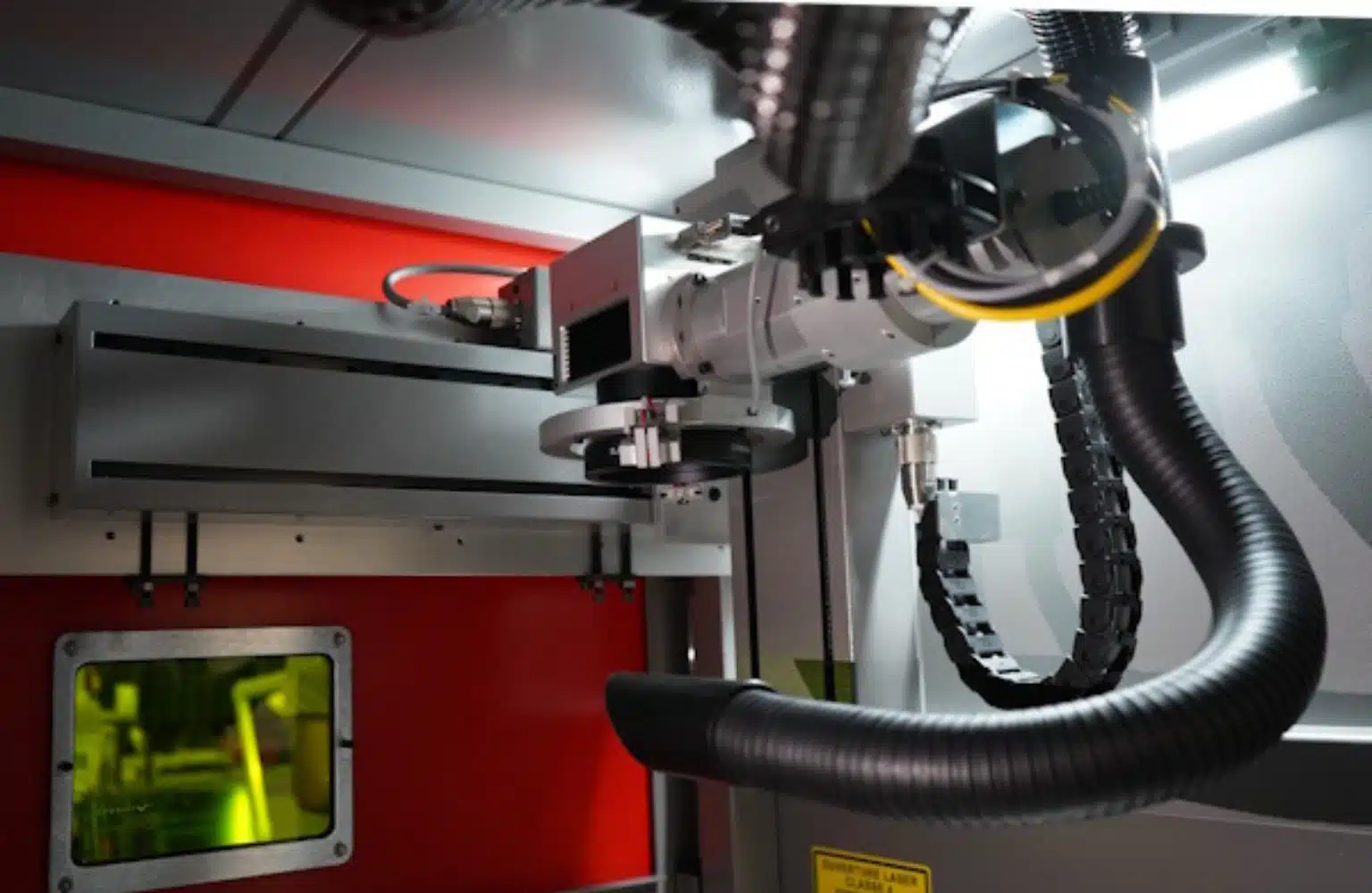

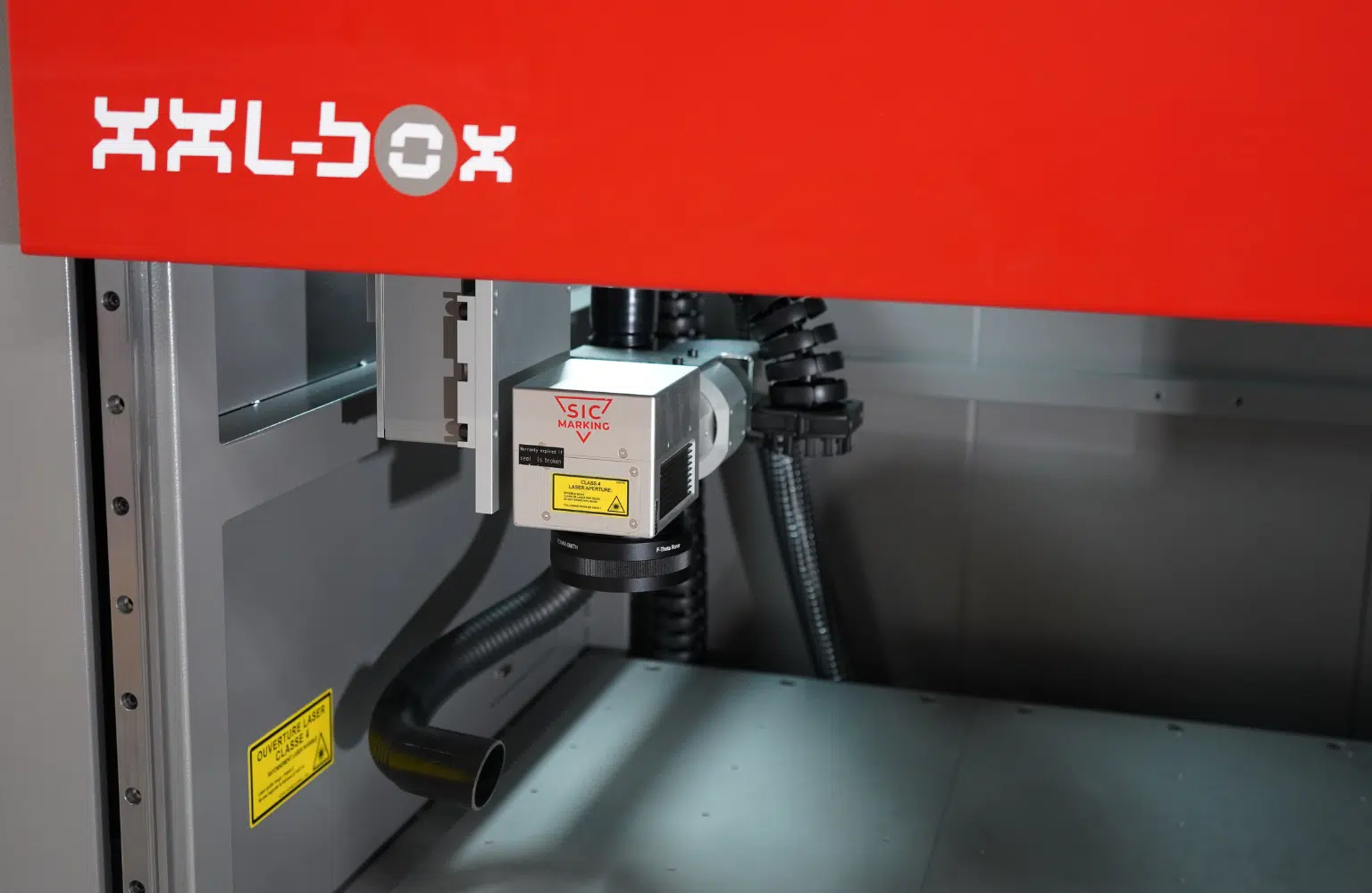

Configuraciones de ejes para soluciones personalizadas:

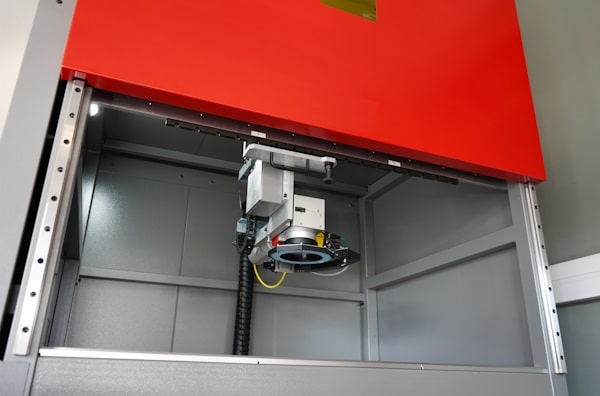

– Eje manual: para una instalación rápida y sencilla
– Eje motorizado: para un manejo fácil y reducción de costos

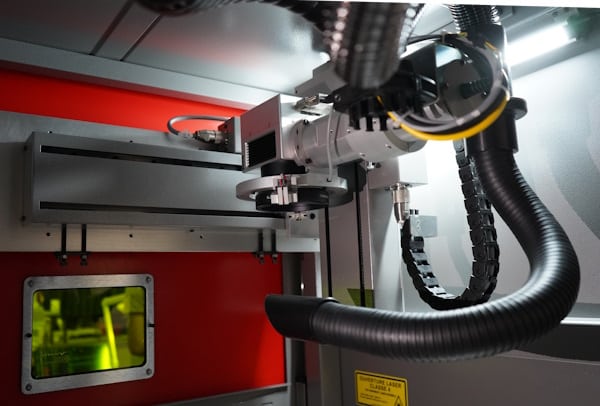

– Eje controlado: para una automatización completa
Máxima flexibilidad para el marcado de piezas voluminosas o bandejas de piezas, garantizando una productividad sin concesiones
Opciones disponibles:
– Mesa rotativa
– Cajón

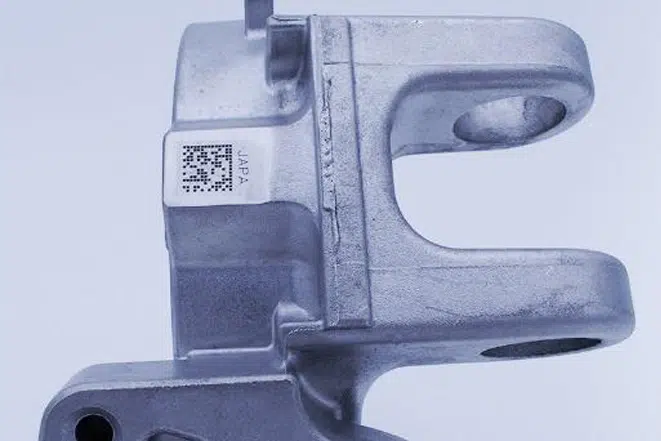

– Visión inteligente integrada para control de calidad de códigos QR o DATAMATRIX marcados
– Módulo 3D para marcado tridimensional

Interfaces adaptadas a su producción

Hay diferentes interfaces disponibles, así que elija la que se adapte a sus necesidades:

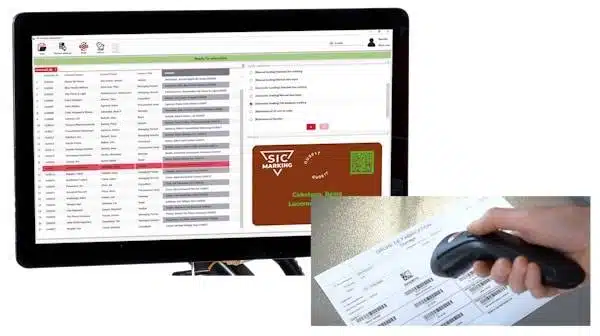

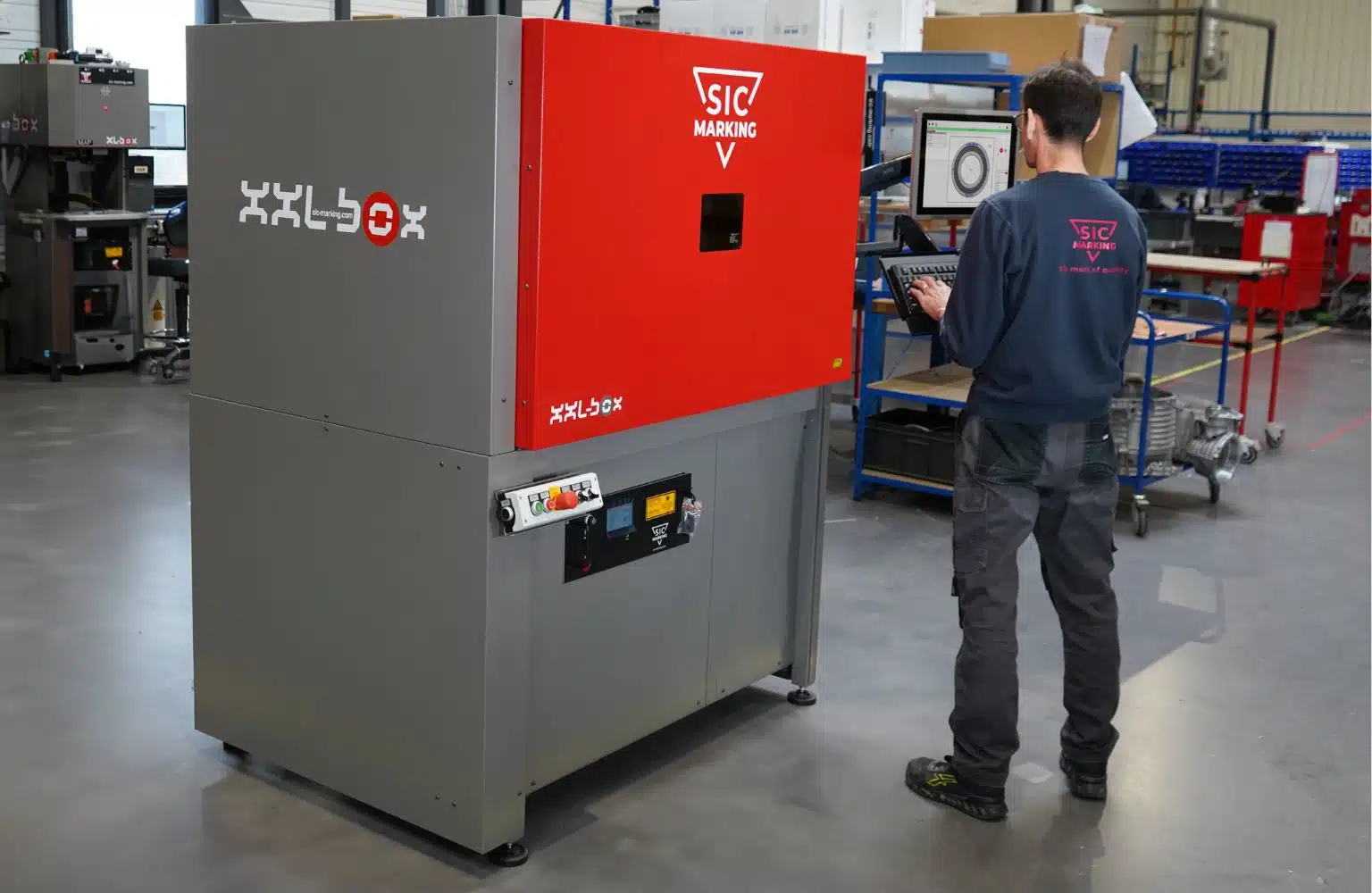

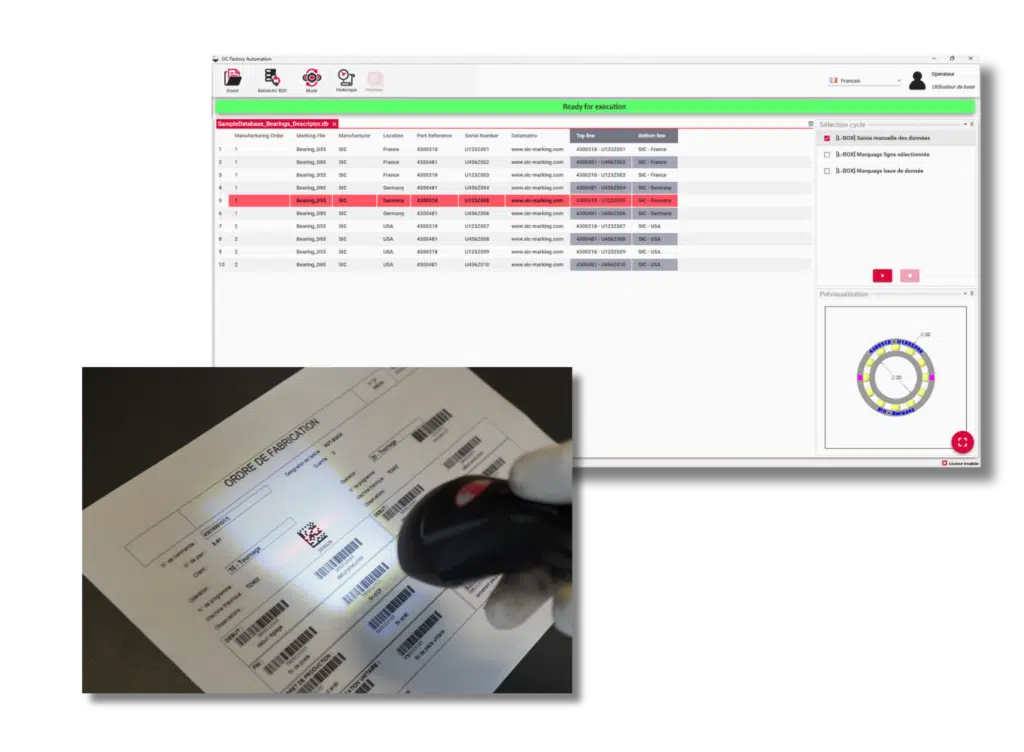

Modo operador gracias a SIC FACTORY AUTOMATION

Software intuitivo y de alto rendimiento con interfaz hombre/máquina, dedicado al operador.
Se integra fácilmente con su sistema de gestión de producción.
Escalable gracias a su amplia funcionalidad para crear ciclos de producción personalizados

Modo PLC integrado a su línea de producción:

Controla la XXL-BOX a través del PLC de su línea mediante fieldbus (interfaces de comunicación estándar: Profibus, Profinet, Ethernet-IP)
Permite a los integradores y constructores de maquinaria evitar costos de desarrollo utilizando una carcasa estándar

Desde 20W hasta 100W: potencia adaptada a cada aplicación

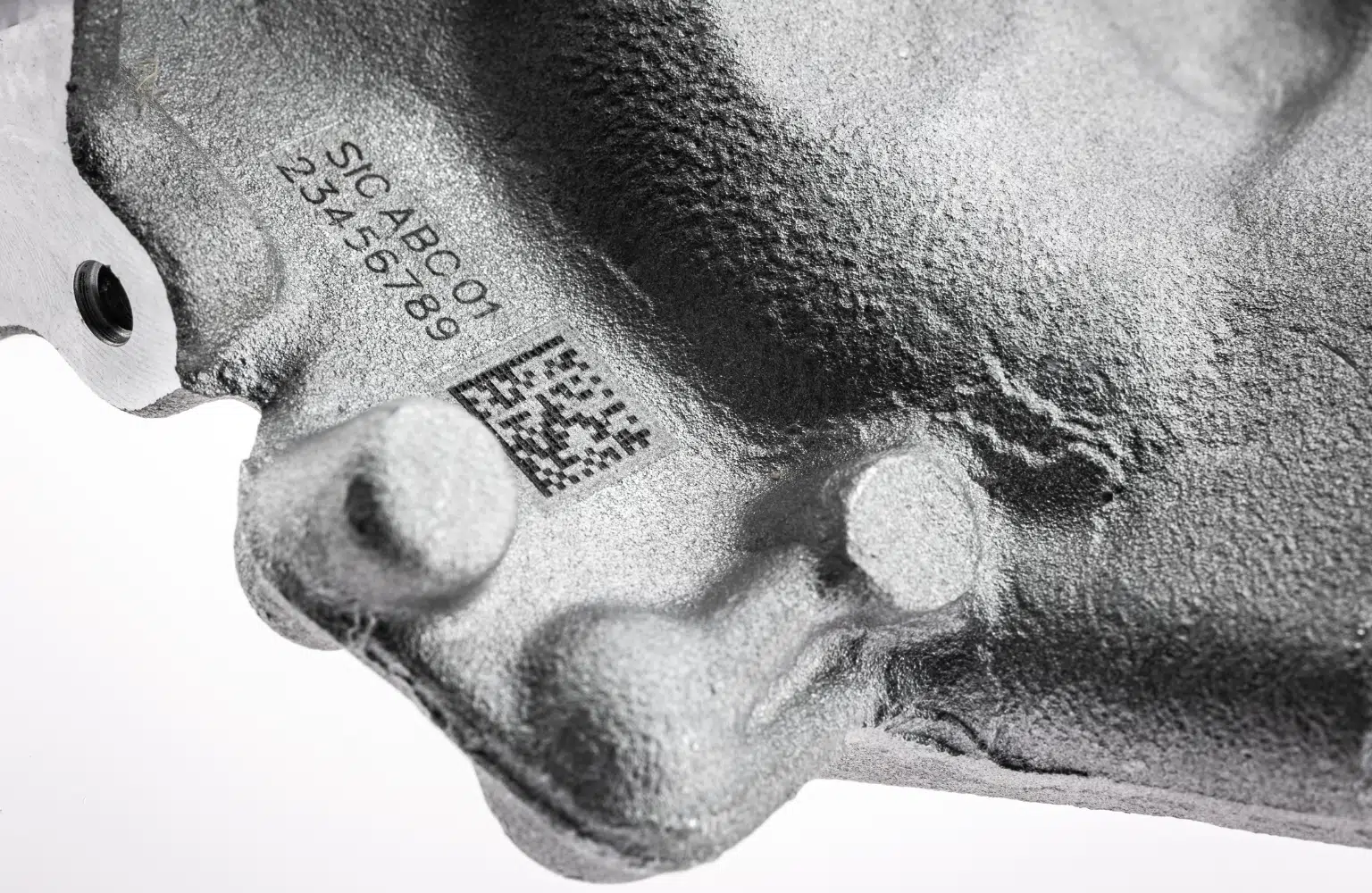

Con un rango de potencia de 20W a 100W, disponible en fuentes estándar o MOPA, la XXL-BOX se adapta perfectamente al marcado de una amplia variedad de materiales: acero, aluminio, metales no ferrosos, plásticos de ingeniería, carbono y otros.

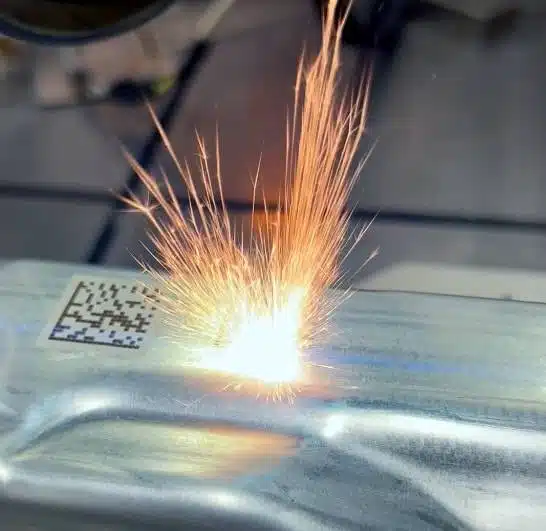

Para marcados de alto contraste y grabado profundo en tiempos de ciclo muy cortos.
Marcados resistentes a procesos de tratamiento superficial (E-coat, KTL, etc.), pintura o granallado.
Adecuado para operaciones de preparación de superficies: aumento de rugosidad, coeficiente de fricción, limpieza o eliminación de material.

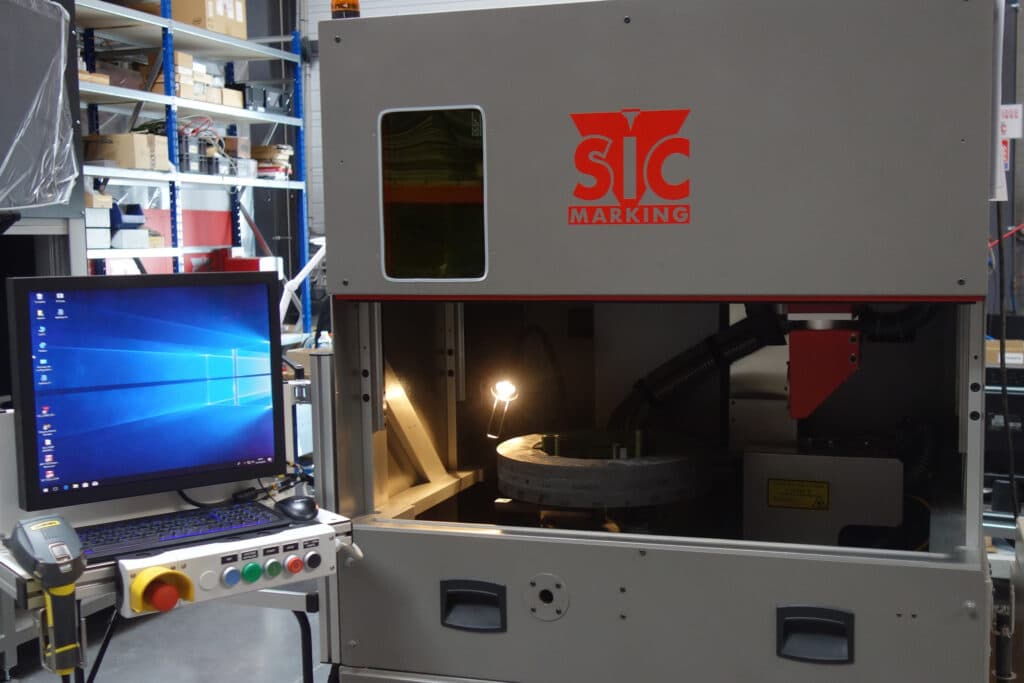

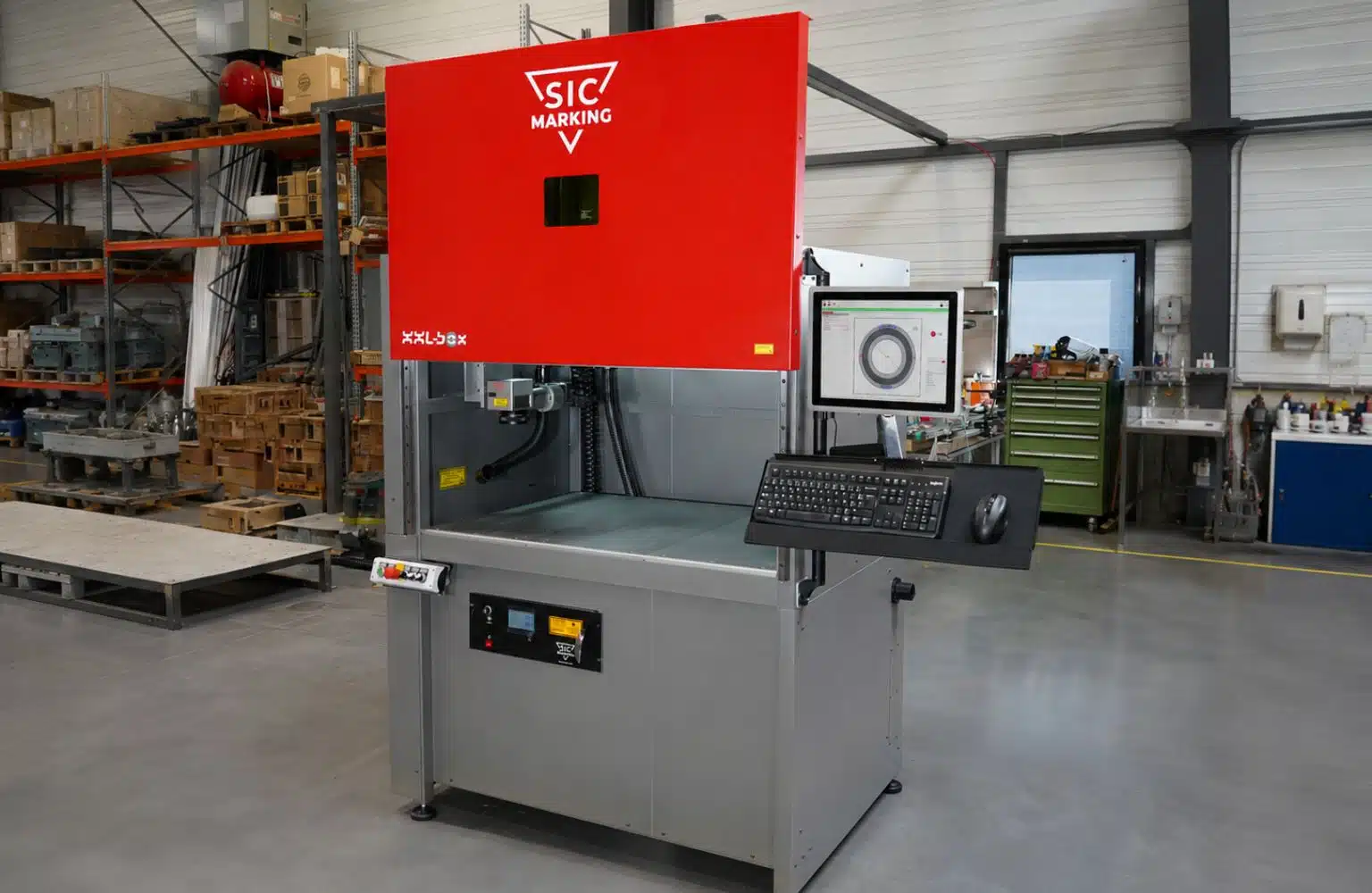

XXL-BOX en imágenes

Especificaciones técnicas

Tecnología láser

Fibra

Potencia

20W / 30W / 50W / 60W / 100W

Seguridad

Clase 1 (EN 60825-1 standard)

Dimensiones externas (L x P x A)

XXLBOX 800 : 1020 x 1040 x 1850 mm
XXLBOX 1200: 1220 x 1040 x 1850 mm
XXLBOX 1600: 1620 x 1040 x 1850 mm

Configuración de ejes

Manual, motorizado u operado por piloto

Ventana de marcaje

F100: 60 x 60 mm*
F160: 100 x 100 mm
F254: 170 x 170 mm
F330: 220 x 220 mm*
F430: 300 x 300 mm*
(*nous consulter)

Altura máxima interior

400 mm con F160

Extractor de Humos

El extractor de humos es esencial para proteger a los operadores de los humos emitidos y mantener una calidad de marcaje óptima. Elimina eficazmente partículas y humos generados durante el marcaje láser, evitando su acumulación en piezas o lentes. Protege a los operadores y al equipo, prolonga la vida útil del sistema y cumple con las normas de seguridad industrial.

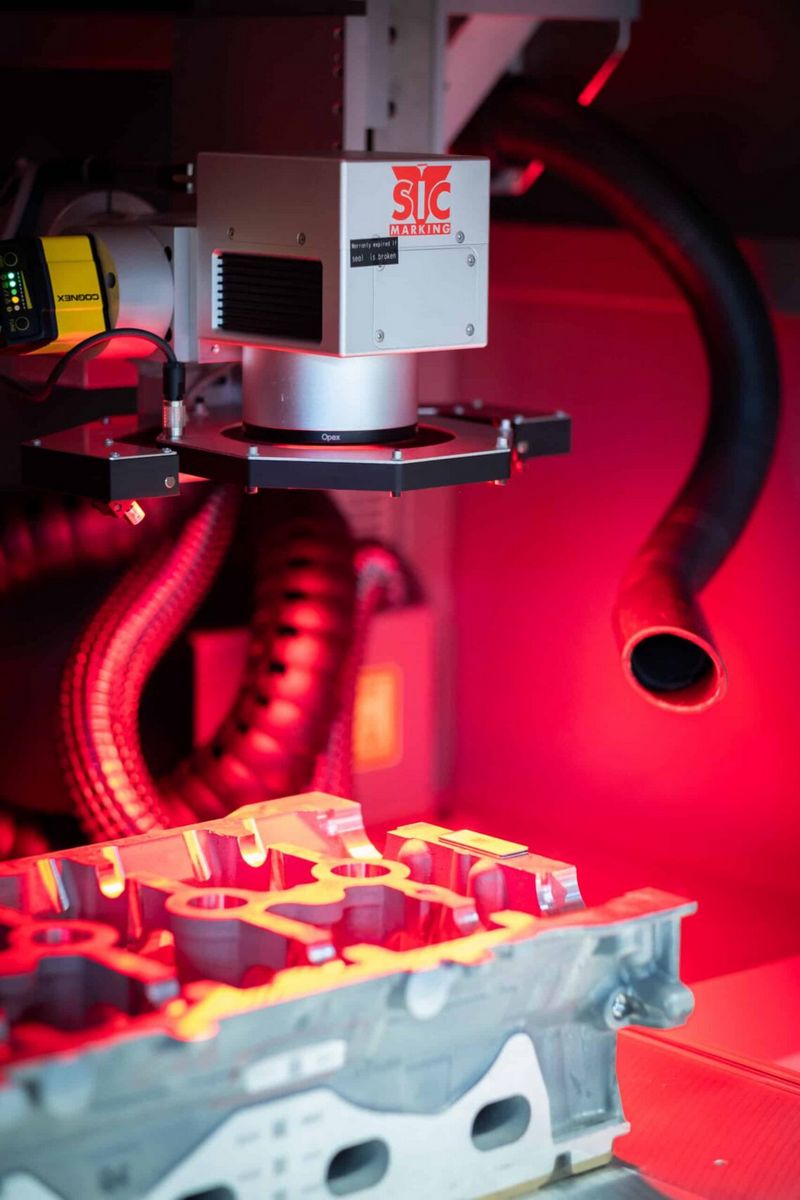

Lector de Códigos (Integrado o Externo)

El lector de códigos permite la verificación inmediata de los códigos 1D y 2D generados por el FIT Laser. Ya sea integrado en la cabeza de marcaje o colocado externamente en la línea de producción, garantiza una lectura fiable de los códigos para la trazabilidad. Conectado al controlador, permite una validación automática y rápida.

Cajón manual o automático

Tiroir manuel ou automatique marquage lot de pièces

Greatly facilitates part handling and reduces machine cycle time.

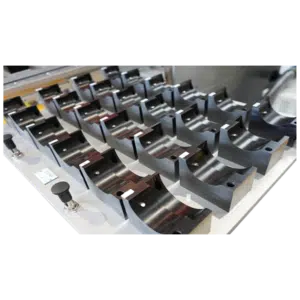

Utillaje

Desarrollo de soportes y fijaciones a medida.

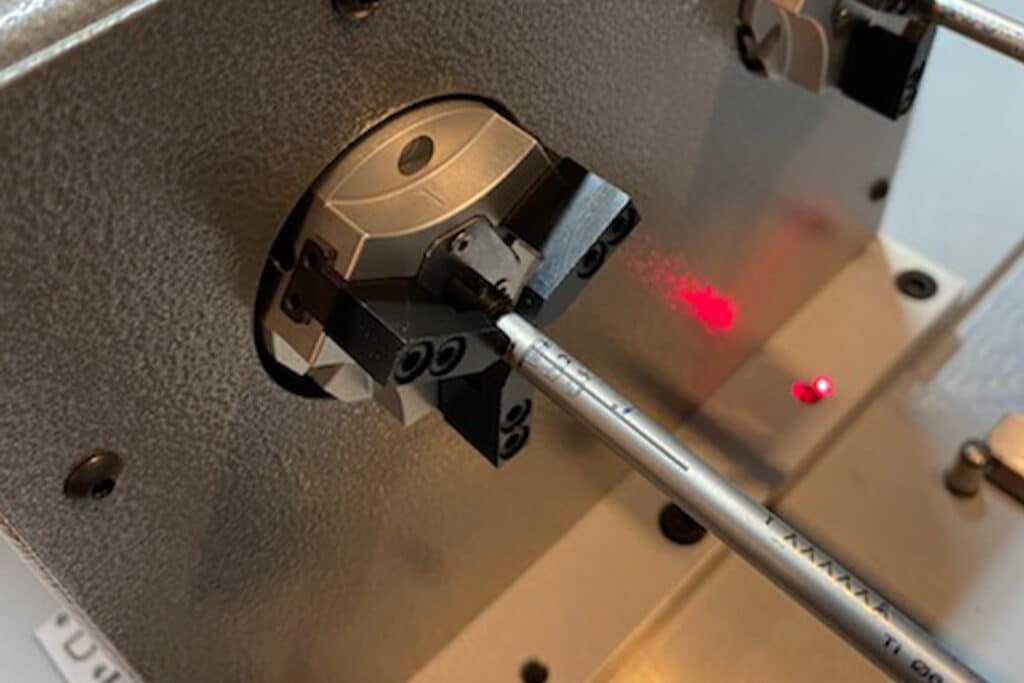

Eje rotativo para piezas pesadas

El eje rotativo permite marcar piezas cilíndricas de hasta 30 kg, garantizando un marcaje preciso y uniforme en toda la superficie. Optimiza la productividad automatizando el proceso sin necesidad de reposicionar manualmente.
