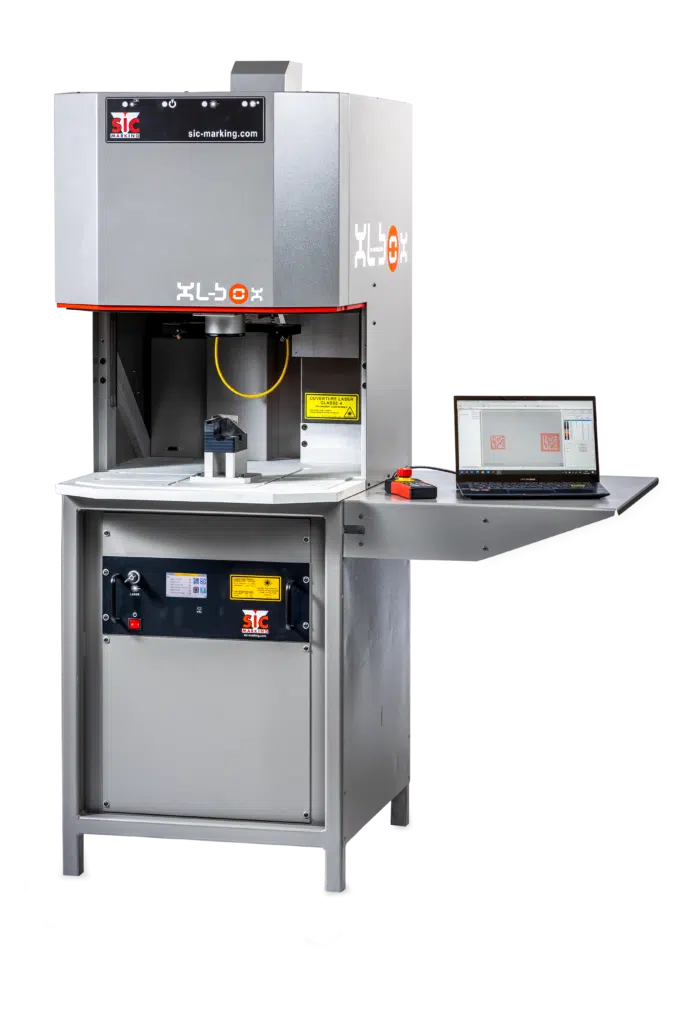

Estación Láser XL-BOX

Amplia zona de trabajo
Selección de ejes manuales / motorizados
Integrable en celdas robotizadas

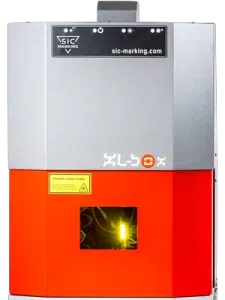

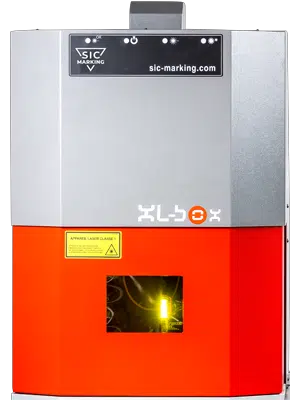

Marcatore Laser con Ampia Area di Lavoro XL-BOX
Descripción

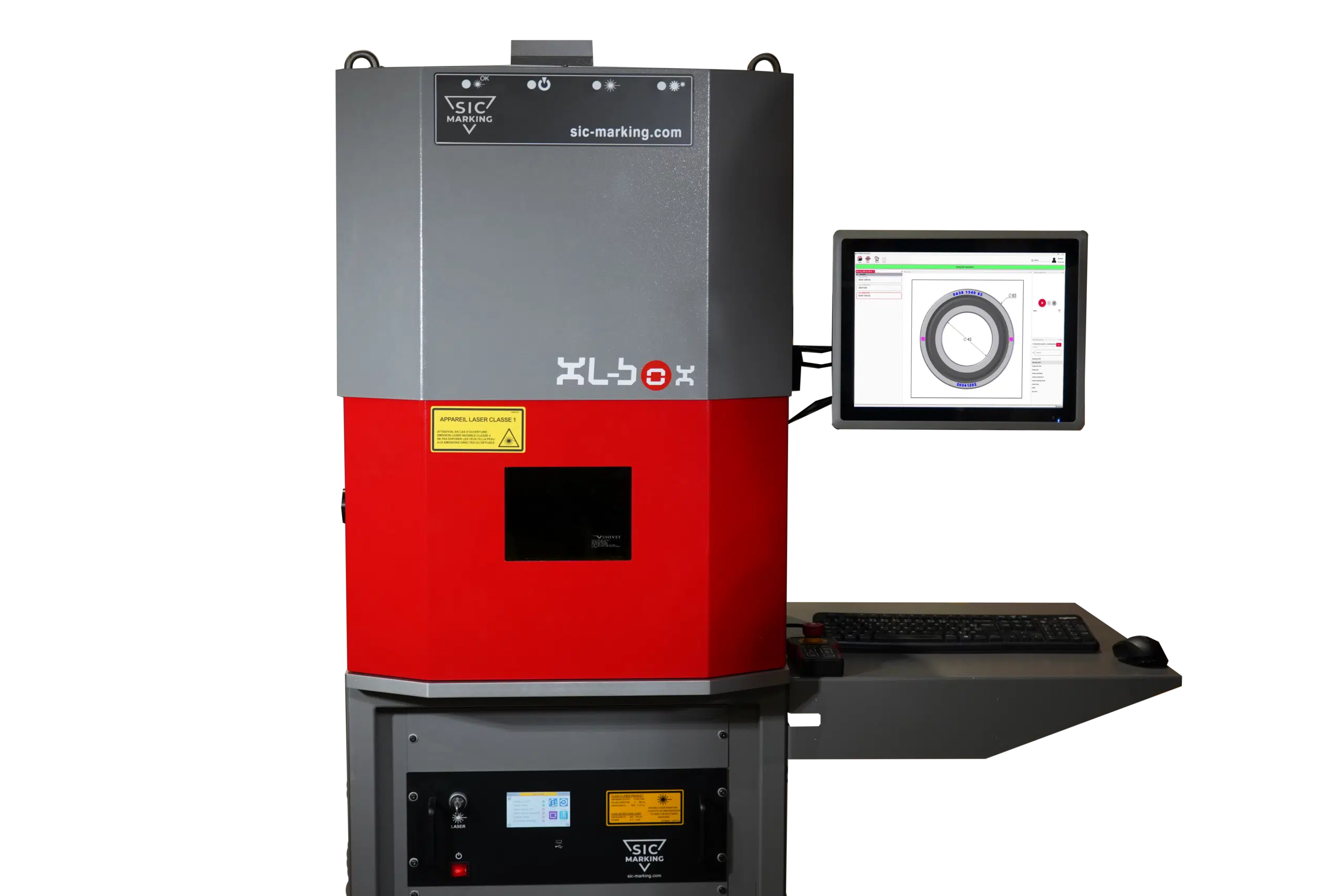

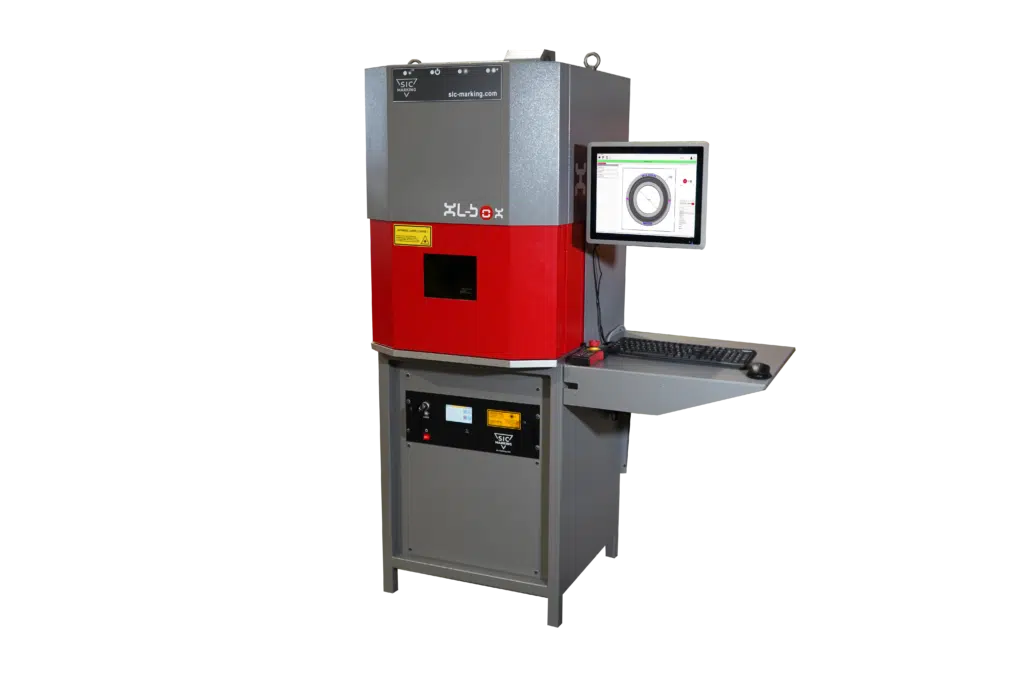

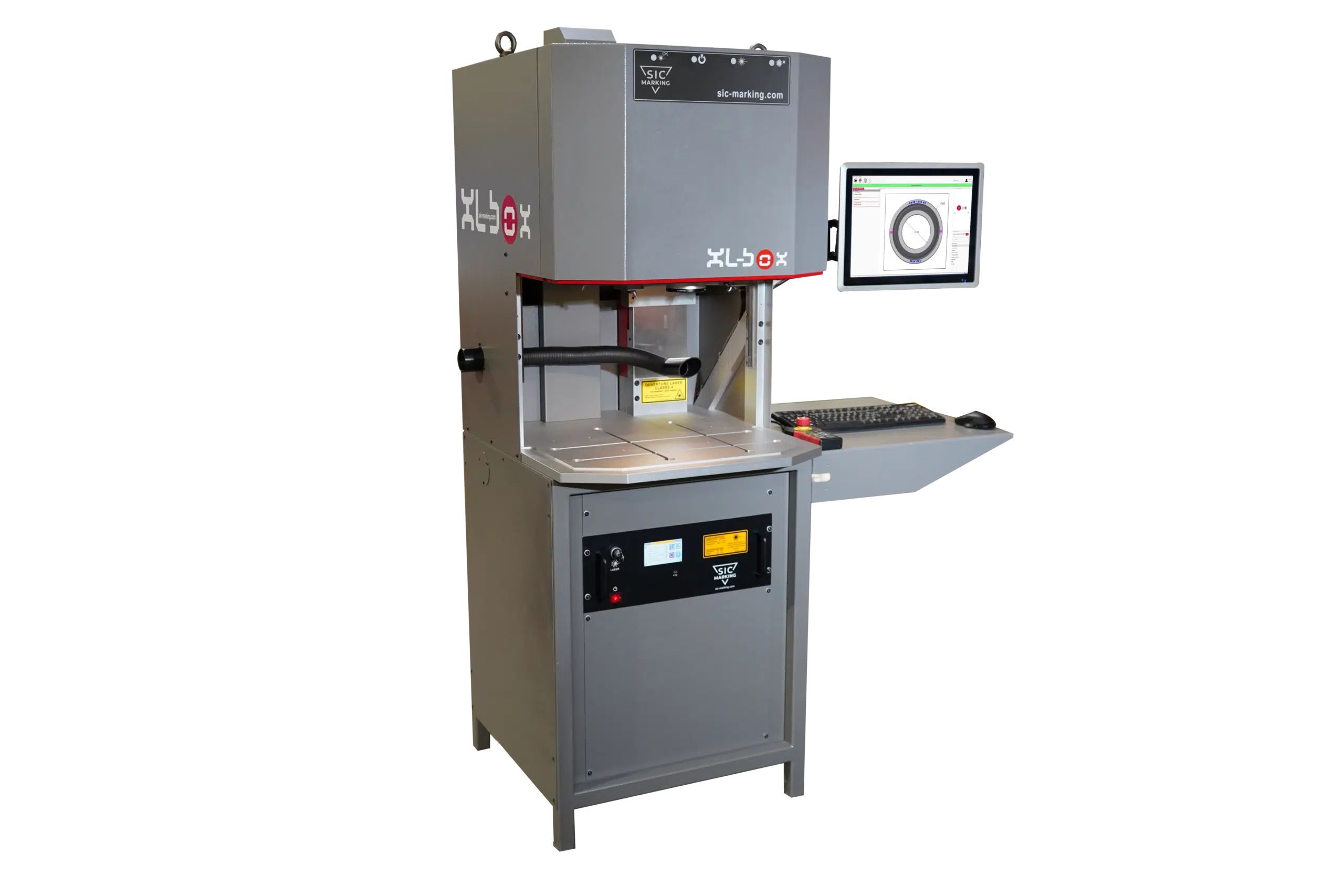

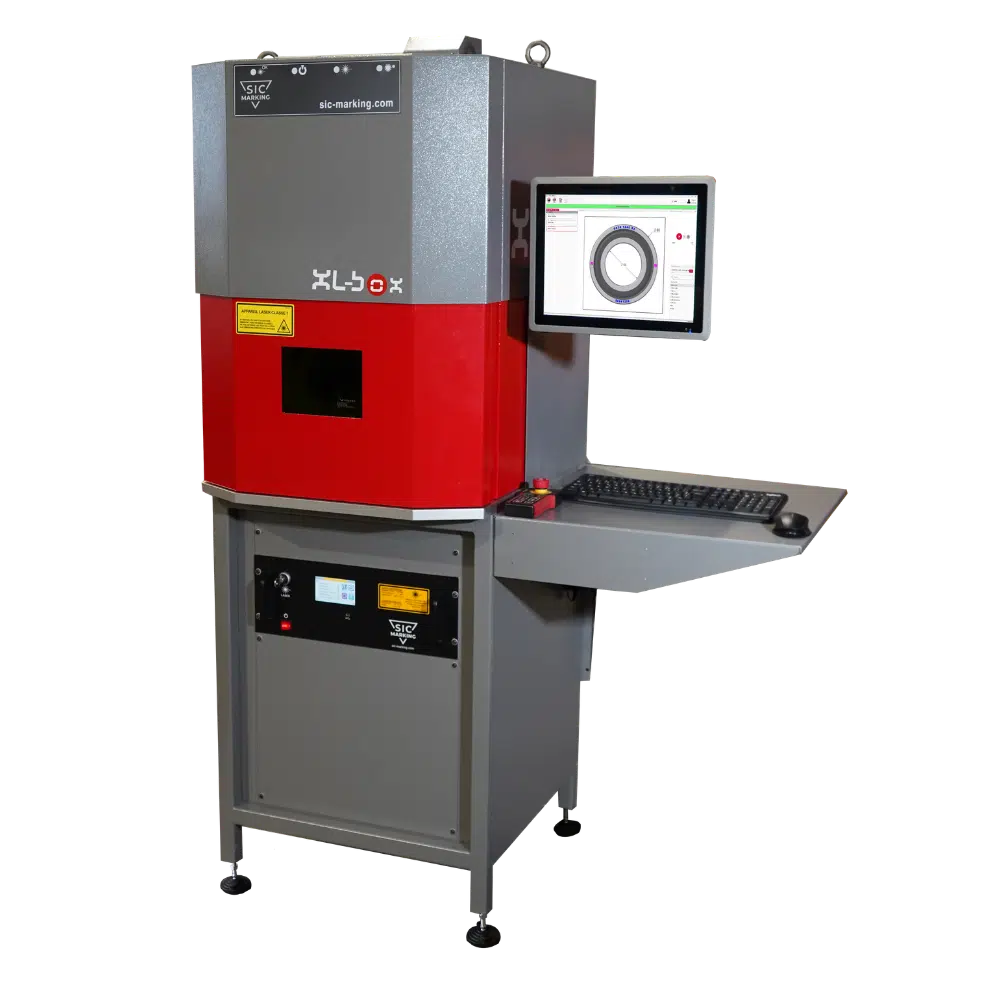

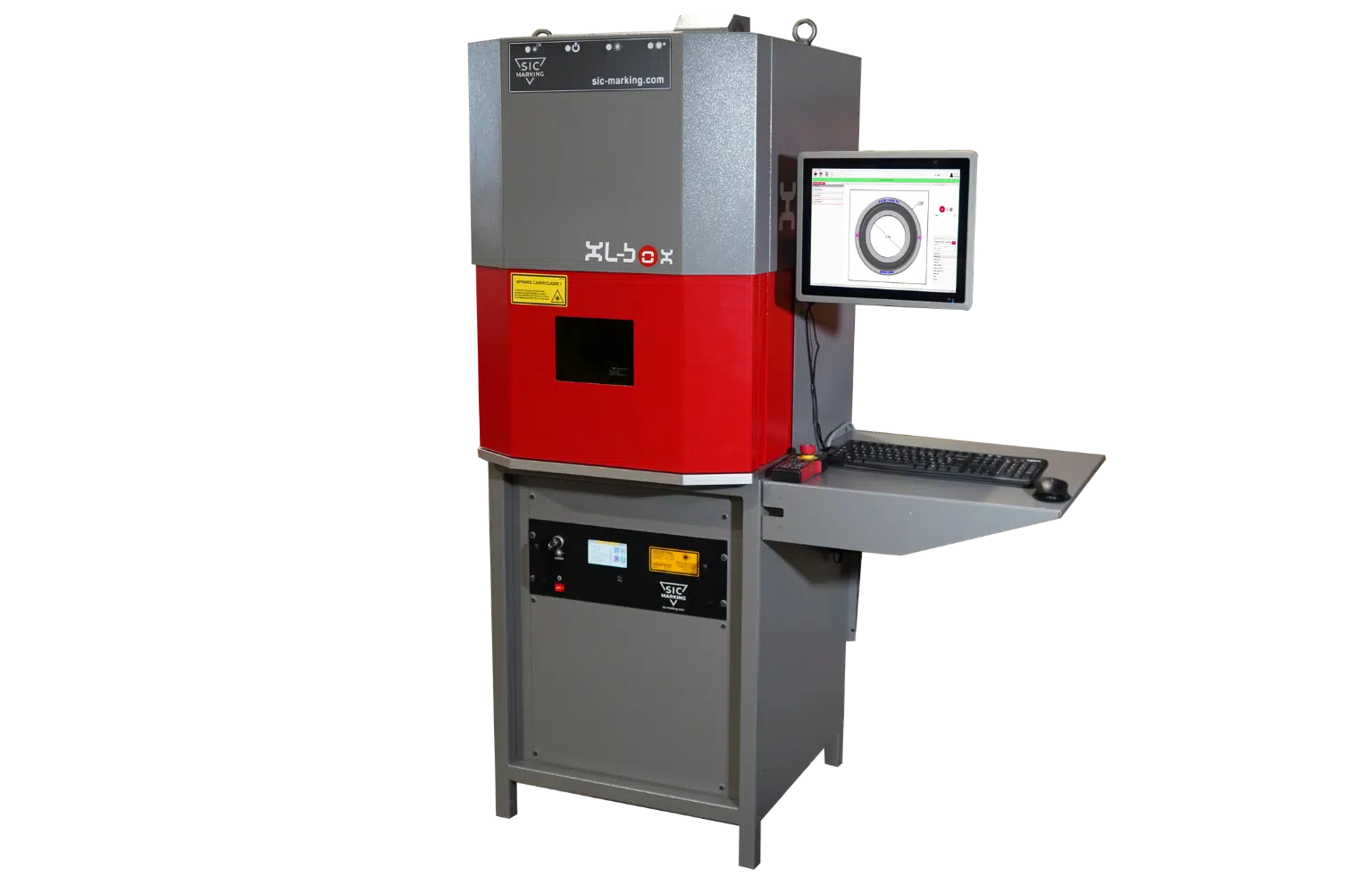

XL-BOX es una ESTACIÓN DE MARCADO LÁSER POLIVALENTE que puede ser utilizada por un operador o incorporarse en una celda robotizada.
El láser de fibra SIC Marking potenciado con Iterbio es una tecnología de última generación que permite realizar un MARCADO DE ALTA CALIDAD SIN ALTERAR LA MATERIA, cualquiera sea el material (acero, aluminio, acero inoxidable, titanio, plástico, etc.) y en un tiempo de ciclo reducido.

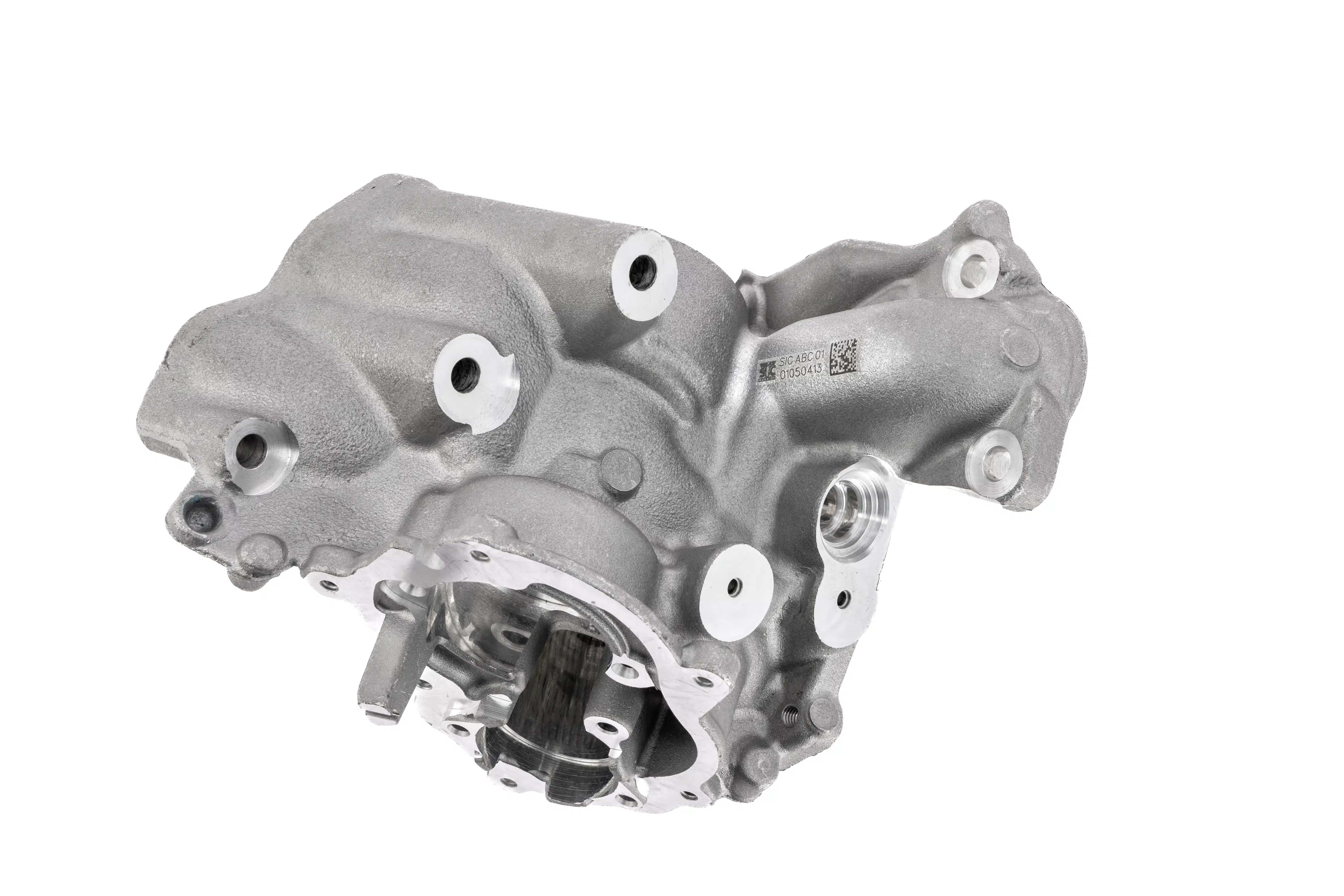

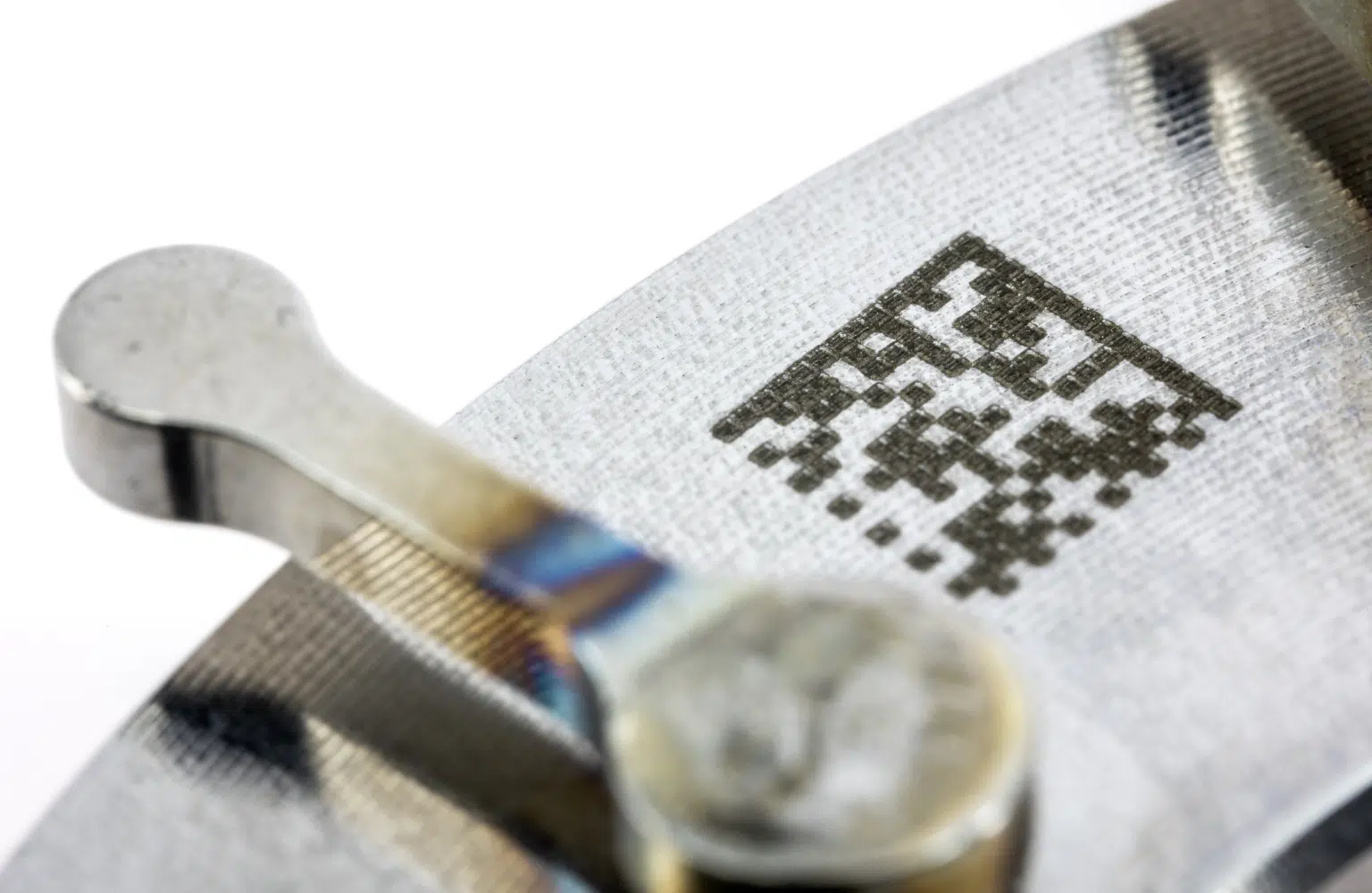

Esos marcados pueden ser códigos alfanuméricos, códigos de barras y códigos 2D Datamatrix.
XL BOX realiza GRABADOS DE ALTO CONTRASTE, LEGIBLES A SIMPLE VISTA O, instantáneamente, por medio de CÁMARAS DE RELECTURA INCORPORADAS en el puesto.
La realización de series pequeñas, medianas e incluso grandes, es posible porque XL-BOX está diseñado para marcar a ALTO RITMO.

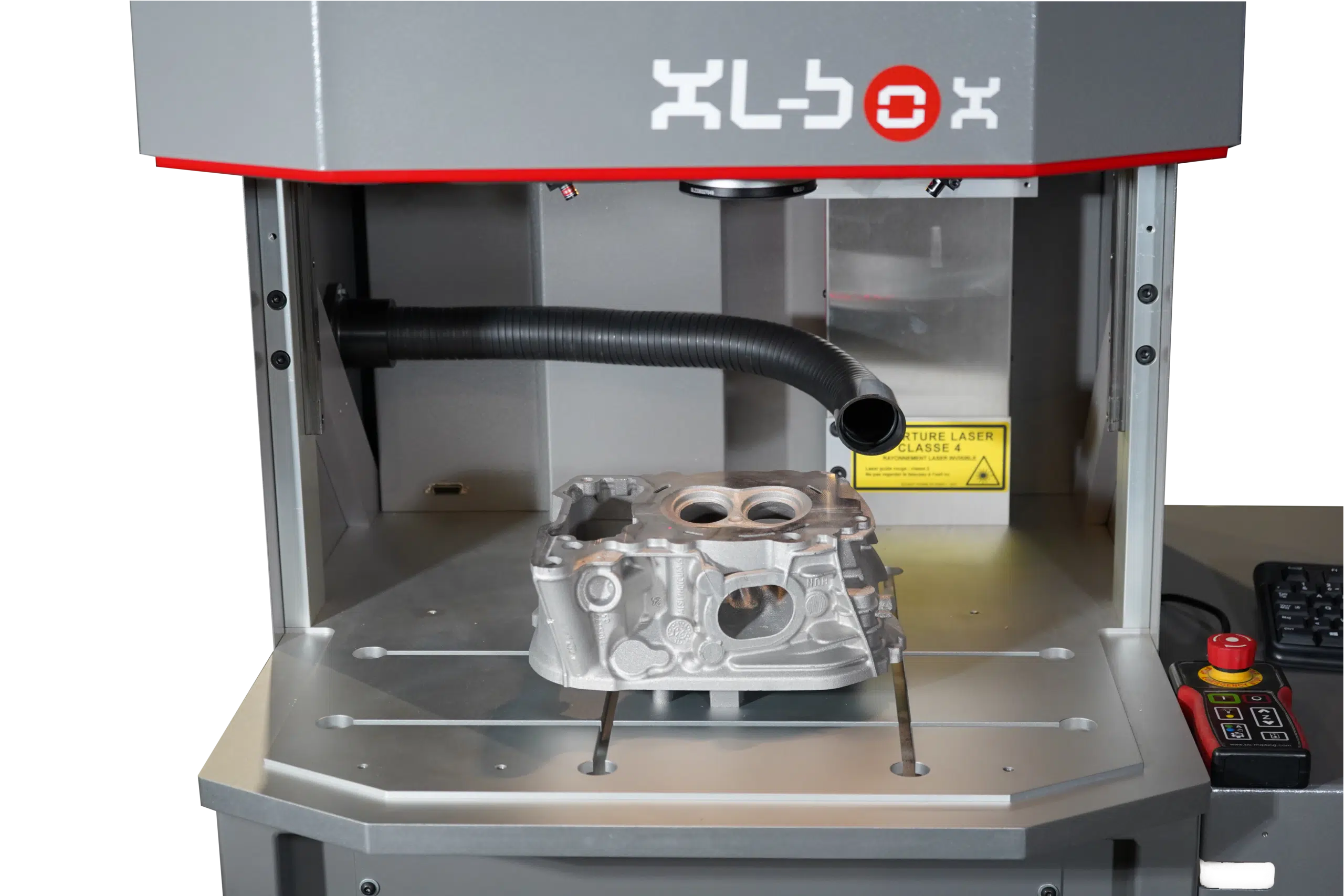

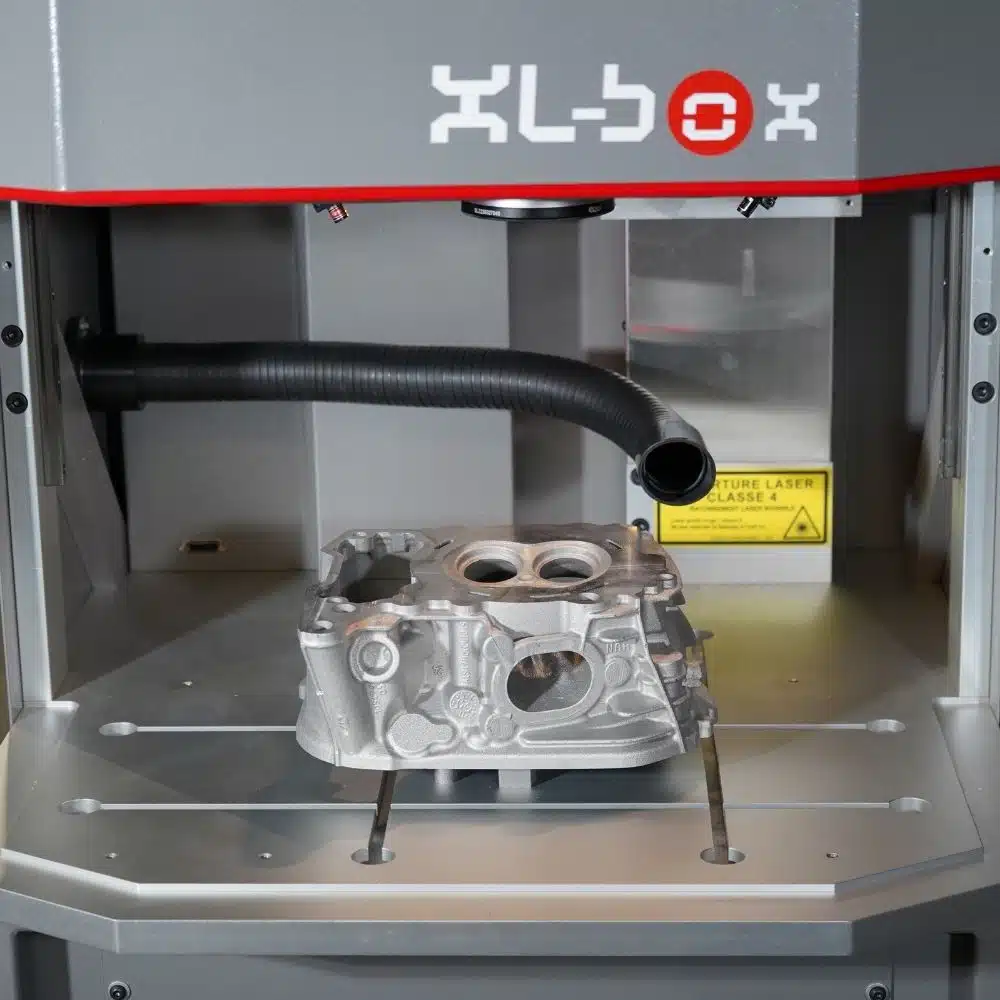

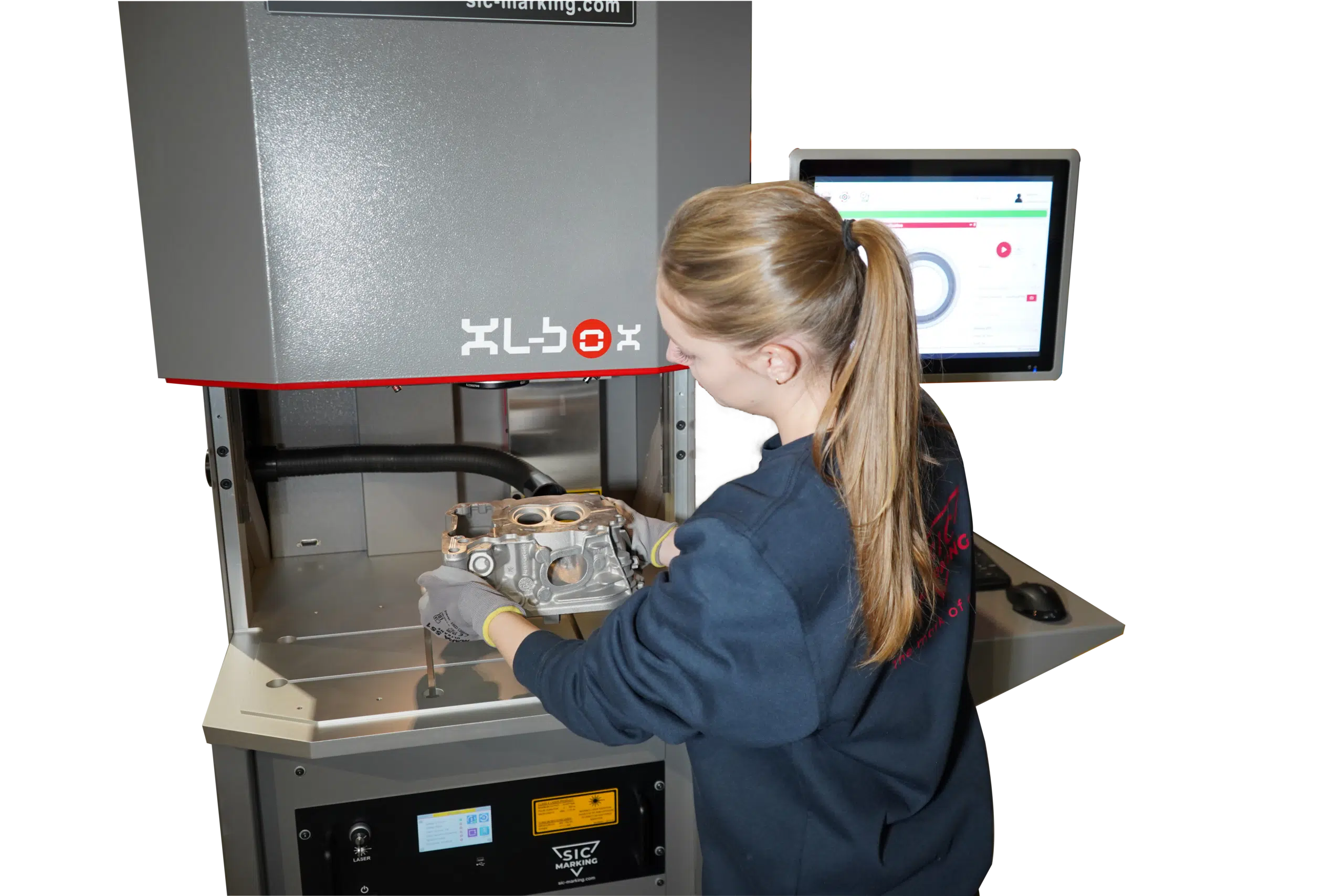

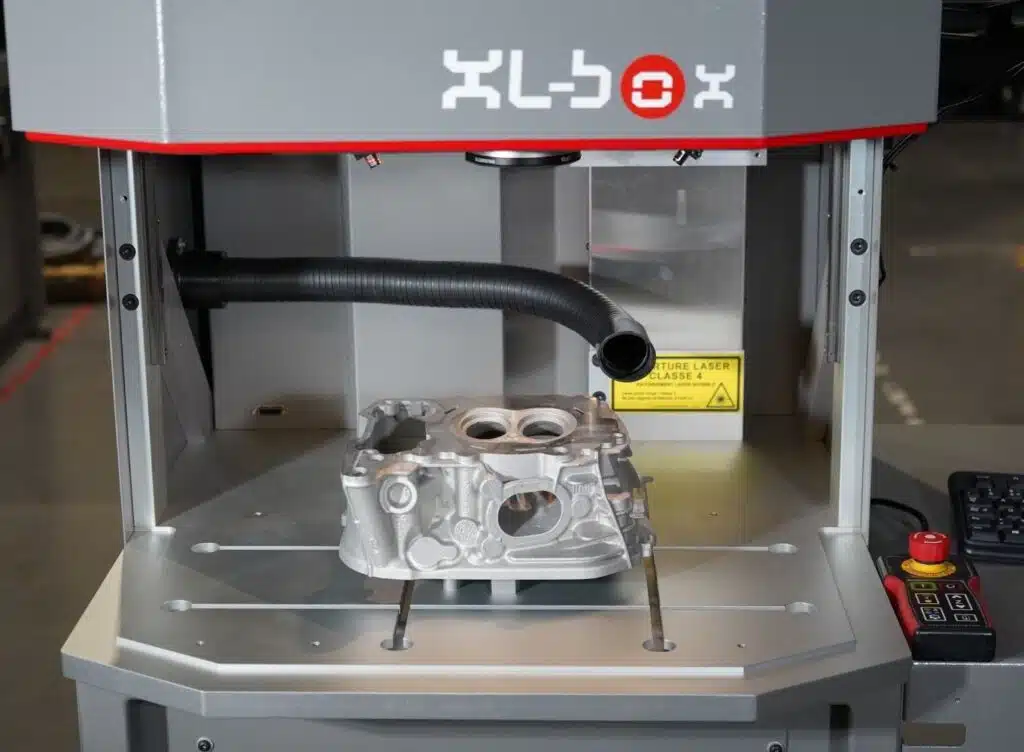

La estación se utiliza como puesto autónomo y es extremadamente ROBUSTA Y ERGONÓMICA para el operador, permitiendo un acceso a una GRAN ÁREA DE TRABAJO (570*564 mm) de los 3 costados.

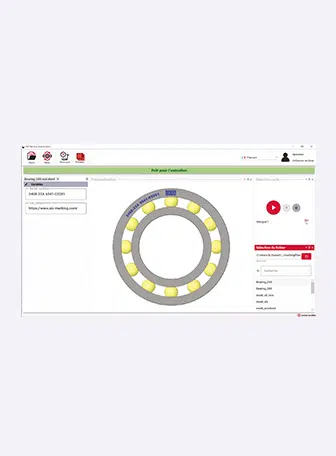

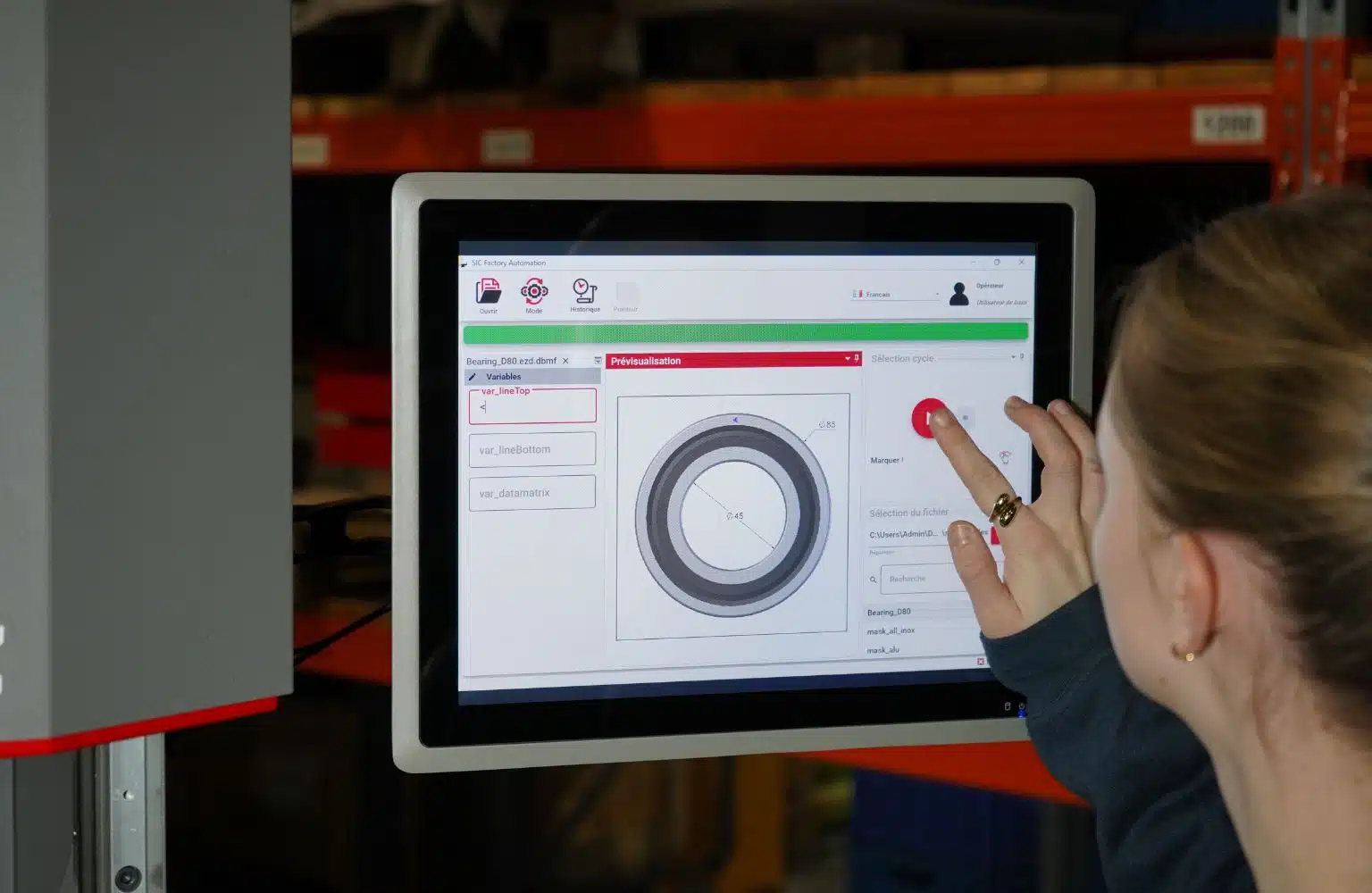

Su SOFTWARE DE PRODUCCIÓN ÚNICO E INTUITIVO permite un uso sencillo, incluso para personal poco experimentado en tecnología láser.

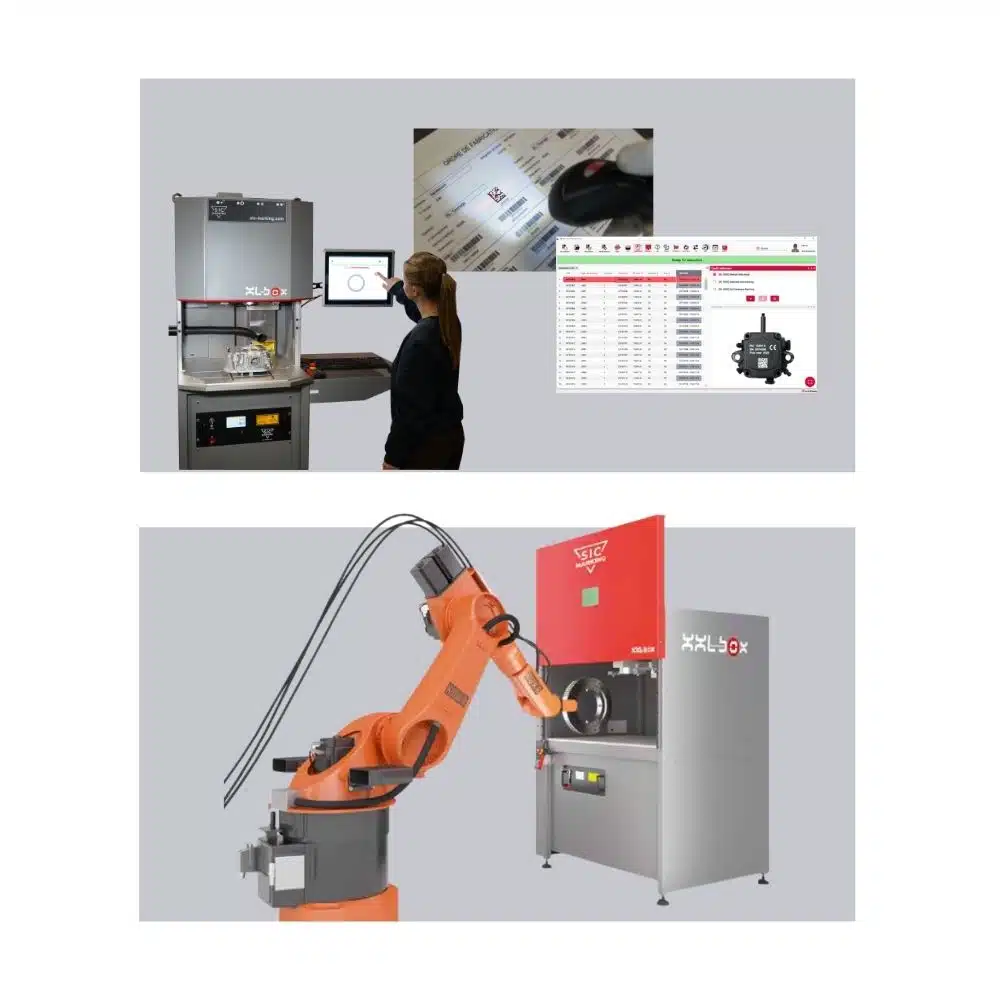

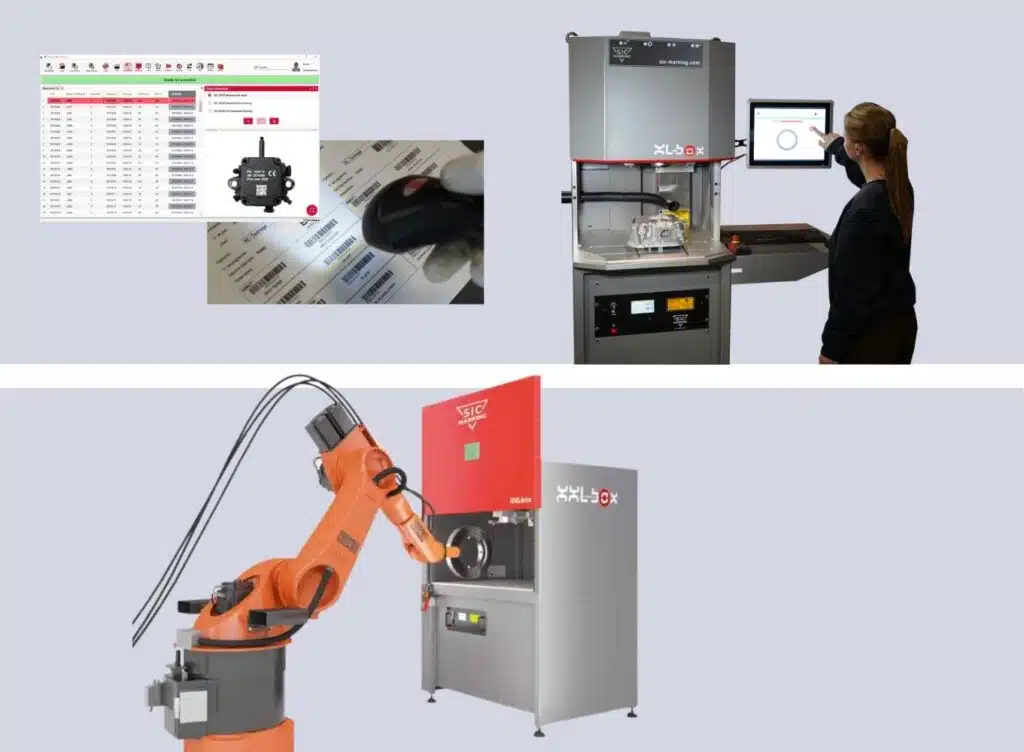

Cuando el puesto láser XL-BOX está integrado en una celda robotizada, UNA CONEXIÓN ÚNICA Y EXCLUSIVA A SU RACK DE CONTROL láser permite que el PLC de la celda administre íntegramente la estación.
Así, este último puede comunicar los datos de marcado, abrir y cerrar la puerta automática para cargar y descargar las piezas, iniciar el marcado o incluso poner en marcha la aspiración de humo.



Los equipamientos de la estación XL-BOX garantizan MÁXIMA SEGURIDAD durante su uso.
Además de una cubierta protectora de CLASE 1 (norma EN 60825-1), el láser XL-BOX brinda el NIVEL DE SEGURIDAD PL-E, QUE ES EL MÁS ALTO POSIBLE SEGÚN LA NORMA ISO 13849-1.



Luces led integradas en la franja superior de la cubierta señalan el estado del sistema.

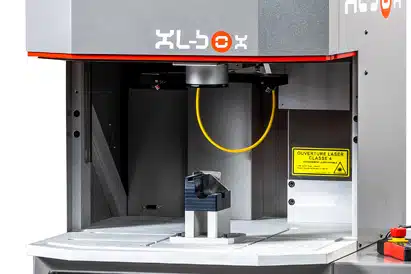

El interior del área de trabajo está iluminado con luces led para que las condiciones de trabajo sean óptimas para el usuario.

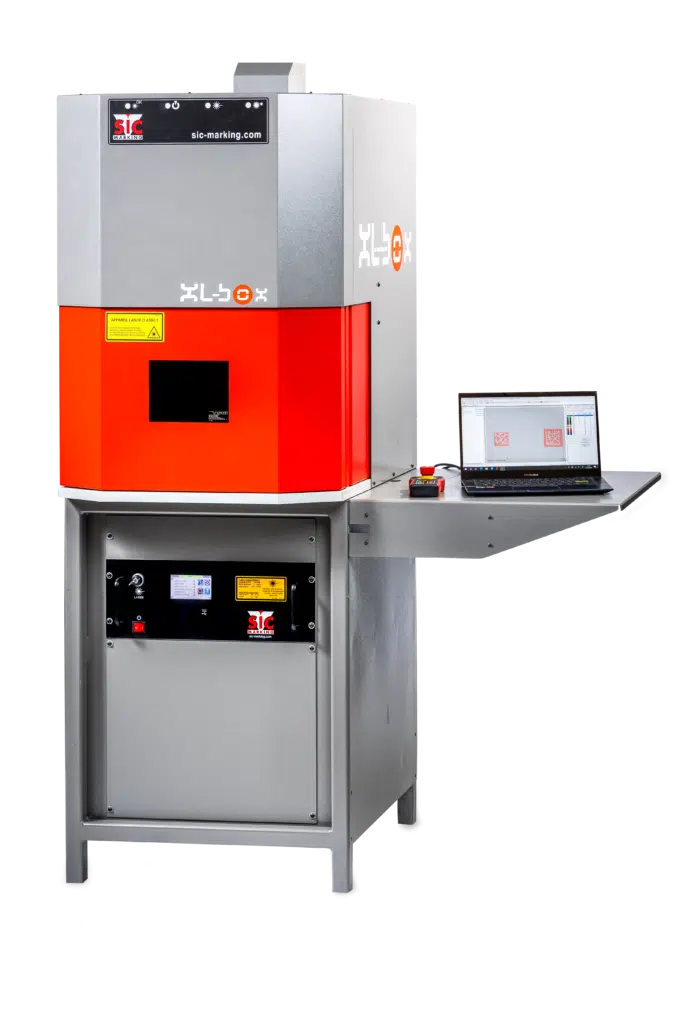

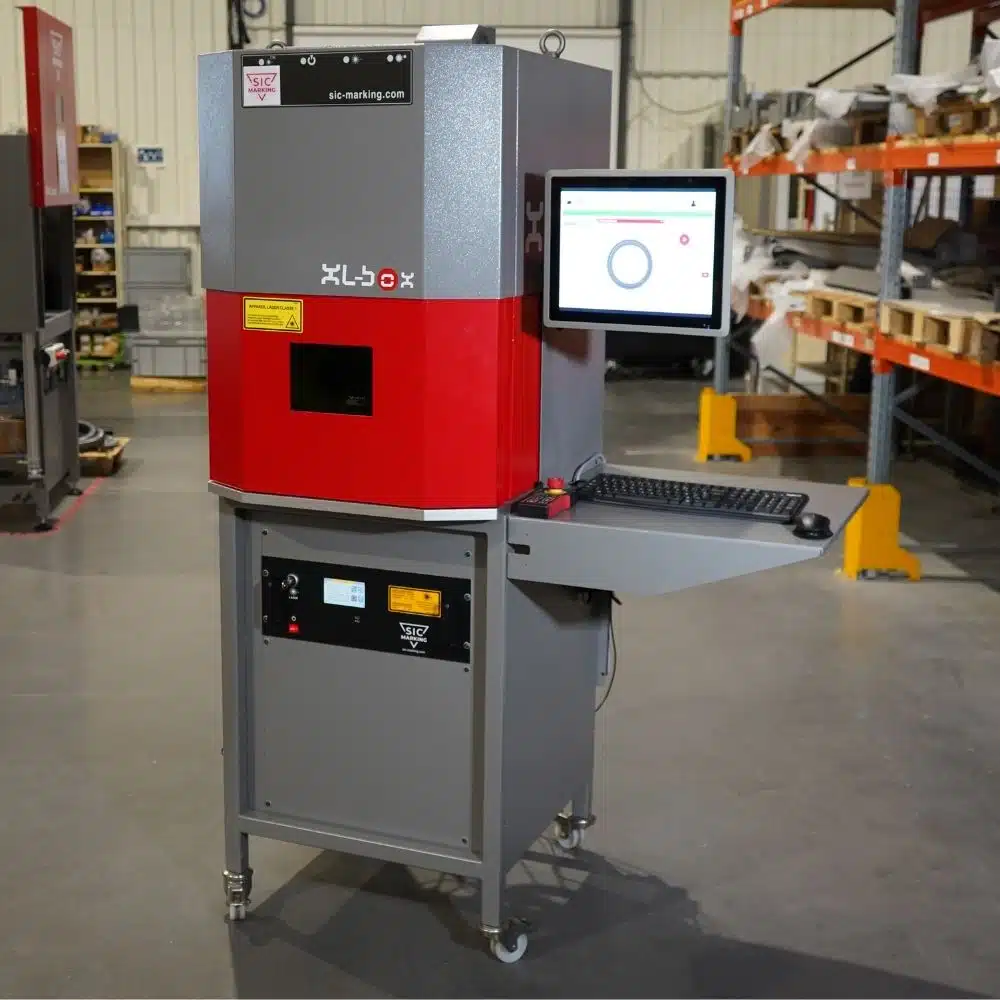

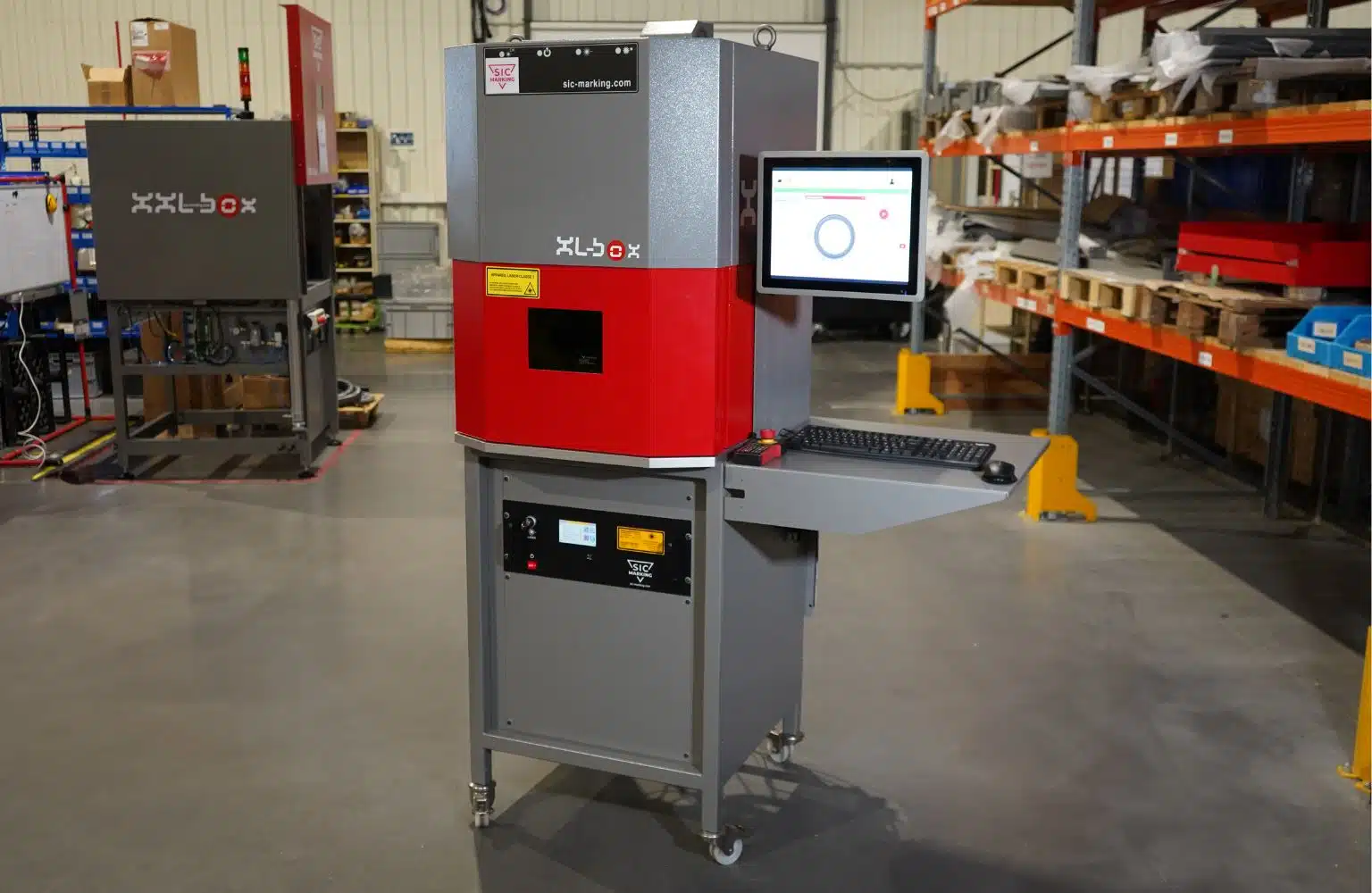

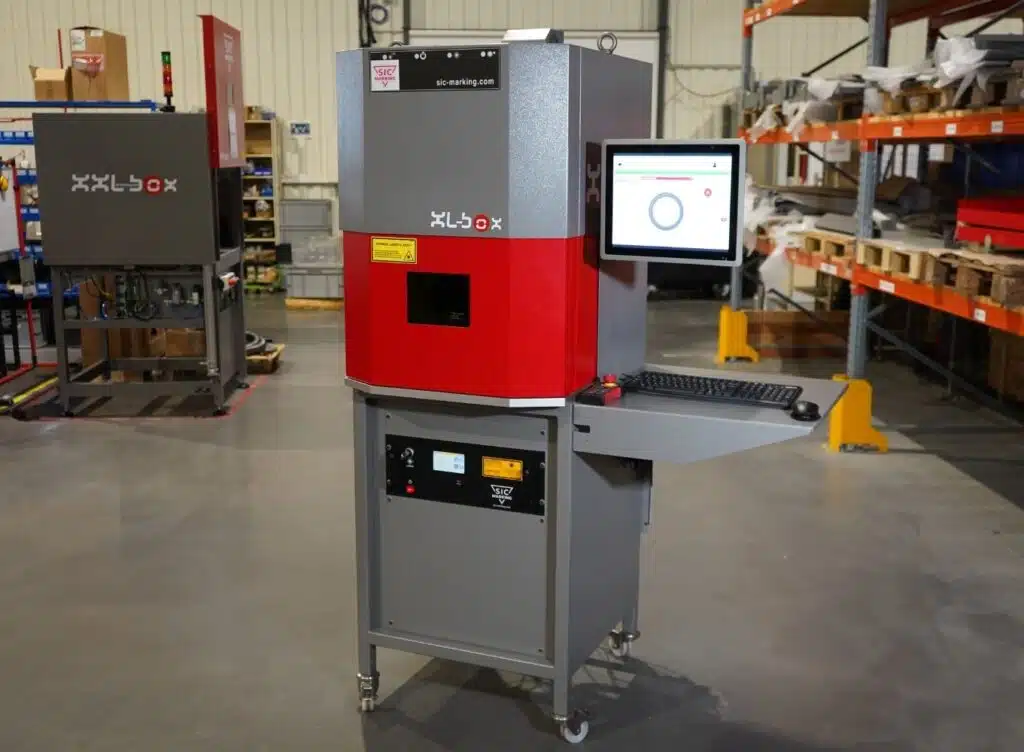

La estación XL-BOX se puede vender con ruedas y una repisa para PC.

Zoom
marquage laser







OPCIONES DISPONIBLES A PEDIDO



Redimensionamiento de la cubierta, herramientas específicas, movimientos suplementarios (eje Z, eje giratorio, eje automático, etc.) son adicionales que pueden incorporarse si así lo requiere.



El marcado 3D (que permite marcar una o varias piezas de alturas diferentes) o el sistema de lectura integrado también están disponibles en forma opcional.

Características mecánicas

Ventana de marcado

60 x 60* mm – 100 x 100 mm – 170 x 170 mm – 220 x 220* mm – 300 x 300* mm (*consúltenos)

Dimensiones externas (Lar. x An. x Al.)

655 x 755x 995 mm

Área de trabajo

570 x 564 mm

Dimensiones de las piezas marcadas

Altura máxima 370 mm, longitud máxima 570 mm

Seguridad

Cierre seguro de la cubierta clase 1 (norma EN 60825-1)

Características electrónicas



Fuente

Láser de fibra potenciado con Iterbio SIC Marking

Instrucciones de uso

Pulsado (frecuencia variable)

Longitud de onda

1064 nm

Longitud de fibra óptica

3 m

Potencia media

20 W, disponible en 30 W

Focalización

Puntero láser integrado

Refrigeración

Solo por aire

Software de control





Software

SIC Láser PC

Ajustes

Varios ajustes posibles de punzón (velocidad, potencia, frecuencia, etc.)

Opciones de fuente

TrueType, código de barras 1D, Datamatrix 2D

Importación

Imágenes (.bmp, .jpg) y archivos vectoriales (.plt, .dxf, .ai)

Marcado

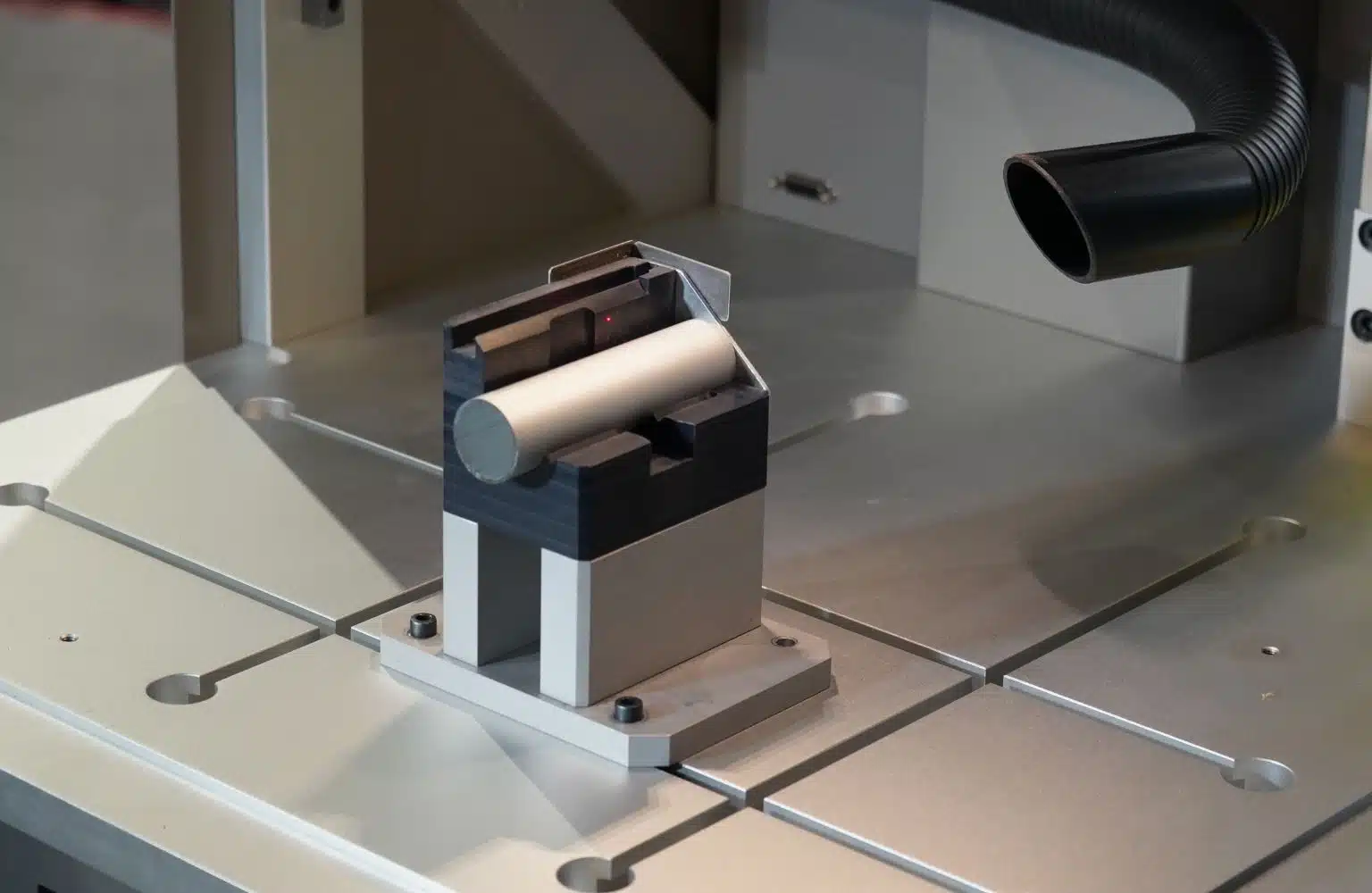

Piezas cilíndricas

Función base de datos

enlace con archivos externos (.txt, .xls)

Entrada/Salida

Integrada

Uso

Crear y editar archivos de marcado (dibujo, texto, código de barras, Datamatrix, etc.)

Opciones

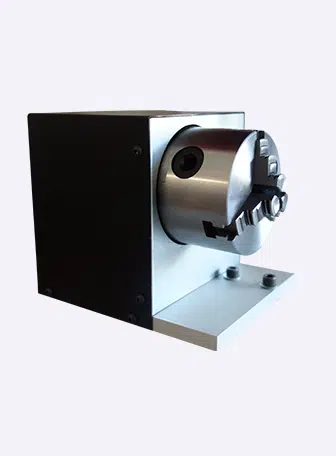

EJE D GIRATORIO

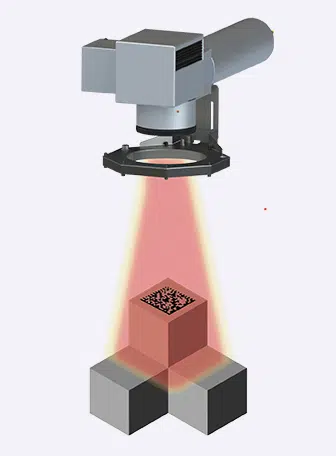

FUNCIÓN LECTURA INTEGRADA

SOFTWARE SIC FACTORY AUTOMATION
